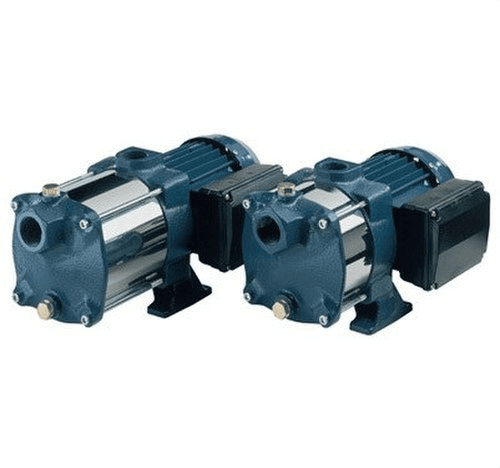

Groupe de pression Ebara Compact BM/15G Watercontrol

Le groupe de surpression Ebara COMPACT BM/15G WATERCONTROL, référence 623GP05110710, est un équipement automatique de surpression composé d’une électropompe centrifuge multicellulaire horizontale de 1,1 kW / 1,5 CV et d’un pressostat électronique WATERCONTROL. Il est spécialement conçu pour augmenter la pression et assurer l’alimentation automatique en eau dans les maisons individuelles, les installations d’arrosage, les petits jardins et d’autres applications nécessitant le transport d’eau propre avec un équipement compact, silencieux et à fonctionnement automatique.

La pompe COMPACT BM/15G offre des performances allant jusqu’à 7,2 m³/h dans la courbe hydraulique publiée par Ebara et atteint 22 mètres de hauteur manométrique à ce débit. Elle intègre un corps et un support en fonte, une chemise extérieure en acier inoxydable AISI 304, des roues et diffuseurs en technopolymère et un arbre en acier inoxydable AISI 416. Le régulateur WATERCONTROL automatise le démarrage et l’arrêt à l’ouverture ou à la fermeture des points de puisage et protège la pompe contre le fonctionnement à sec.

Groupe de surpression automatique pour maisons et arrosage

Ebara développe les groupes de surpression COMPACT pour les applications où il est nécessaire de disposer d’une alimentation automatique en eau ou d’augmenter une pression de réseau insuffisante.

Parmi ses applications habituelles, on trouve :

• Surpression de maisons individuelles.
• Augmentation de pression dans les réseaux à pression insuffisante.
• Distribution d’eau depuis des réservoirs.
• Petits systèmes d’arrosage et d’aspersion.
• Lavage de véhicules.
• Transfert et circulation d’eau propre.
• Intégration dans certaines machines et équipements industriels.

La sélection définitive doit être effectuée en vérifiant que le débit et la hauteur manométrique requis par l’installation se situent dans la courbe de fonctionnement de la pompe.

Pompe centrifuge multicellulaire horizontale COMPACT BM/15G

Le groupe utilise une électropompe centrifuge multicellulaire horizontale. L’utilisation de plusieurs étages hydrauliques permet d’atteindre des pressions élevées tout en conservant un format compact, ce qui la rend particulièrement adaptée aux applications de surpression.

Ebara met également en avant la gamme COMPACT pour son faible niveau sonore, sa facilité d’utilisation, sa structure robuste et sa facilité de transport.

Puissance de 1,1 kW / 1,5 CV

La COMPACT BM/15G dispose d’un moteur d’une puissance nominale de 1,1 kW, équivalente à 1,5 CV.

Le moteur est asynchrone à 2 pôles avec ventilation forcée et est prévu dans cette version pour une alimentation monophasée.

Alimentation monophasée 230 V

La référence 623GP05110710 correspond à la version monophasée 230 V ±10 %, 50 Hz.

La pompe comprend :

• Condensateur : 31,5 µF.
• Tension du condensateur : 450 V.
• Intensité absorbée : environ 7,3 A.
• Protection thermoampèremétrique à réarmement automatique : intégrée.

Le groupe est fourni avec câble électrique de raccordement et fiche de type Schuko, simplifiant sa mise en service lorsque l’installation électrique respecte les conditions exigées par le fabricant.

Performances hydrauliques de la COMPACT BM/15G

Le tableau officiel d’Ebara montre l’évolution de la hauteur manométrique de la pompe en fonction du débit.

• 1,2 m³/h : 59 m.c.a.
• 1,8 m³/h : 58 m.c.a.
• 2,4 m³/h : 56 m.c.a.
• 3,0 m³/h : 54 m.c.a.
• 3,6 m³/h : 51,5 m.c.a.
• 4,8 m³/h : 44,5 m.c.a.
• 6,0 m³/h : 34,5 m.c.a.
• 7,2 m³/h : 22 m.c.a.

Ces valeurs permettent de dimensionner le groupe en fonction du débit simultané requis et de la pression ou hauteur que l’installation doit vaincre.

Jusqu’à 7,2 m³/h dans la courbe publiée

Pour la COMPACT BM/15G, la fiche technique Ebara fournit des performances jusqu’à un débit de 7,2 m³/h, soit 120 l/min, point auquel la hauteur manométrique est d’environ 22 mètres.

Il ne faut pas confondre le débit maximal avec le débit recommandé pour toute installation : le point de fonctionnement approprié doit être choisi en tenant compte des pertes de charge, de la hauteur géométrique et de la pression résiduelle nécessaire aux points de puisage.

Commande automatique WATERCONTROL

Cette référence intègre le pressostat électronique Ebara WATERCONTROL, chargé d’automatiser le fonctionnement de la pompe.

Le régulateur détecte la demande en eau et effectue automatiquement le démarrage de la pompe à l’ouverture d’un robinet ou d’une vanne. Lorsque la consommation cesse, il arrête à nouveau l’électropompe.

Ainsi, l’utilisateur dispose d’une alimentation en eau sous pression sans avoir à mettre la pompe en marche et à l’arrêter manuellement.

Protection contre le fonctionnement à sec

L’une des fonctions principales du WATERCONTROL est la protection de la pompe en cas de manque d’eau.

Si l’équipement détecte une condition de fonctionnement à sec, il arrête l’électropompe afin d’aider à éviter les dommages liés au fonctionnement sans le liquide nécessaire au refroidissement et à la lubrification des composants hydrauliques.

Le régulateur dispose également d’indications lumineuses d’état et d’un bouton de réarmement.

Pression de démarrage de 1,5 bar

Le WATERCONTROL utilisé par Ebara présente une pression de démarrage de 1,5 bar.

Cette pression de démarrage est fixe sur le modèle WATERCONTROL et ne dispose pas de réglage de la pression de mise en marche.

Il convient de tenir compte de cette caractéristique lors de la conception de l’installation, en particulier lorsqu’il existe une hauteur importante entre la pompe et les points de puisage.

WATERCONTROL pour pompes jusqu’à 1,1 kW

Les spécifications du pressostat électronique WATERCONTROL sont :

• Alimentation : 230 V monophasé ±10 %.
• Fréquence : 50/60 Hz.
• Intensité maximale : 10 A.
• Puissance maximale de la pompe : 1,1 kW.
• Pression de démarrage : 1,5 bar.
• Pression maximale : 10 bar.
• Température maximale : 60 °C pour le régulateur.
• Protection : IP65.
• Manomètre : inclus.
• Raccordement : 1".

La puissance maximale admise par le WATERCONTROL correspond aux 1,1 kW de la pompe COMPACT BM/15G installée dans ce groupe.

Système à vitesse fixe

Le COMPACT BM/15G WATERCONTROL est un groupe de surpression à vitesse fixe. Le WATERCONTROL automatise le démarrage et l’arrêt de l’électropompe, mais n’agit pas comme variateur de fréquence.

Par conséquent, la pression disponible pendant le fonctionnement varie en fonction du débit selon la courbe hydraulique de la pompe.

Pression maximale de service de 10 bar

La pompe COMPACT admet une pression maximale de service de 10 bar.

L’installation hydraulique doit intégrer les éléments nécessaires pour garantir que les limites établies pour la pompe, le régulateur et le reste des composants raccordés ne soient pas dépassées.

Eau propre jusqu’à 40 °C

Ebara établit pour la gamme COMPACT une température maximale du liquide pompé de 40 °C.

Le groupe est destiné principalement au transfert et à la surpression d’eau propre. Il ne doit pas être utilisé pour des liquides chimiquement agressifs, des eaux contenant des solides ou des fluides dont les caractéristiques ne sont pas compatibles avec les matériaux de la pompe.

Corps de pompe en fonte

L’électropompe utilise une construction robuste avec différents matériaux sélectionnés selon la fonction de chaque composant :

• Corps de pompe : fonte.
• Support : fonte.
• Chemise extérieure : acier inoxydable AISI 304.
• Roue : technopolymère.
• Diffuseurs : technopolymère.
• Arbre : acier inoxydable AISI 416.
• Garniture mécanique : carbone / céramique / NBR.

Chemise extérieure en acier inoxydable AISI 304

La chemise extérieure en acier inoxydable AISI 304 apporte résistance et protection au bloc hydraulique, en combinaison avec le corps et le support en fonte utilisés dans la série COMPACT.

Protection électrique IP44 de la pompe

Le moteur de la COMPACT BM/15G présente un indice de protection IP44 et une isolation électrique classe F.

Le régulateur WATERCONTROL, quant à lui, dispose d’une protection supérieure IP65.

Ces classifications n’éliminent pas la nécessité d’installer l’équipement dans un emplacement approprié, protégé contre les inondations, le gel et d’autres conditions environnementales susceptibles d’affecter son fonctionnement.

Raccord d’aspiration G 1¼"

La pompe COMPACT BM/15 dispose d’un raccord d’aspiration G 1¼".

Le raccord de refoulement de l’électropompe elle-même est G 1", dimension compatible avec le pressostat WATERCONTROL installé en sortie.

• Aspiration de la pompe : G 1¼".
• Refoulement de la pompe : G 1".
• Raccord du WATERCONTROL : 1".

Le bon dimensionnement de la tuyauterie d’aspiration est particulièrement important pour éviter des pertes de charge excessives et des problèmes de fonctionnement de la pompe.

Pompe compacte et silencieuse

Ebara caractérise ses groupes COMPACT comme des équipements à faible niveau sonore, de petites dimensions et à structure résistante.

Ces caractéristiques facilitent leur utilisation dans les installations domestiques où le groupe doit être placé dans des locaux techniques, garages ou autres zones proches de l’habitation.

Dimensions de l’électropompe BM/15

L’électropompe COMPACT BM/15 monophasée utilisée comme base du groupe présente une longueur d’environ 438 mm et un poids d’environ 15,9 kg, sans tenir compte du régulateur WATERCONTROL et des autres éléments ajoutés à l’ensemble.

Ces valeurs correspondent spécifiquement à la pompe et ne doivent pas être interprétées comme les dimensions ou le poids totaux du groupe complet monté.

Alimentation depuis un réservoir ou un réseau à pression insuffisante

Ebara prévoit le groupe COMPACT pour la distribution d’eau sous pression depuis un réservoir, aussi bien dans des installations avec certaines conditions d’aspiration qu’en charge, ainsi que pour renforcer les réseaux ne fournissant pas une pression suffisante.

L’installation d’aspiration doit être conçue avec soin afin d’éviter les entrées d’air, les pertes de charge élevées ou les conditions pouvant provoquer de la cavitation.

Accumulation minimale

Cette version avec WATERCONTROL utilise un régulateur électronique au lieu d’un réservoir hydropneumatique de grande capacité. Ebara la classe comme une solution à accumulation minimale.

Cela permet de disposer d’un groupe compact et simplifie l’ensemble par rapport aux versions COMPACT équipées de réservoirs de 20, 24 ou 50 litres.

Caractéristiques techniques de l’Ebara 623GP05110710

• Marque : Ebara.
• Référence : 623GP05110710.
• Modèle : COMPACT BM/15G WATERCONTROL.
• Type : groupe de surpression domestique automatique.
• Nombre de pompes : 1.
• Type de pompe : centrifuge multicellulaire horizontale.
• Régulation : pressostat électronique WATERCONTROL.
• Vitesse : fixe.
• Puissance : 1,1 kW.
• Puissance équivalente : 1,5 CV.
• Alimentation : monophasée 230 V ±10 %.
• Fréquence : 50 Hz pour la pompe.
• Intensité absorbée de la pompe : 7,3 A.
• Condensateur : 31,5 µF / 450 V.
• Débit maximal indiqué sur la courbe : 7,2 m³/h.
• Hauteur à 7,2 m³/h : 22 m.c.a.
• Hauteur à 6 m³/h : 34,5 m.c.a.
• Hauteur à 4,8 m³/h : 44,5 m.c.a.
• Hauteur à 3 m³/h : 54 m.c.a.
• Hauteur à 1,2 m³/h : 59 m.c.a.
• Pression maximale de service : 10 bar.
• Température maximale du liquide : 40 °C.
• Corps de pompe : fonte.
• Support : fonte.
• Chemise extérieure : acier inoxydable AISI 304.
• Roue et diffuseurs : technopolymère.
• Arbre : acier inoxydable AISI 416.
• Garniture mécanique : carbone / céramique / NBR.
• Moteur : asynchrone à 2 pôles.
• Ventilation : forcée.
• Isolation : classe F.
• Protection de la pompe : IP44.
• Protection thermoampèremétrique : intégrée, avec réarmement automatique.
• Raccord d’aspiration : G 1¼".
• Raccord de refoulement de la pompe : G 1".
• Poids de la pompe : environ 15,9 kg.
• Longueur de la pompe : environ 438 mm.

Caractéristiques du pressostat WATERCONTROL

• Fonctionnement : démarrage et arrêt automatiques selon la demande.
• Protection contre le manque d’eau : oui.
• Pression de démarrage : 1,5 bar.
• Réglage de la pression de démarrage : non.
• Pression maximale : 10 bar.
• Alimentation : 230 V monophasé ±10 %.
• Fréquence : 50/60 Hz.
• Intensité maximale : 10 A.
• Puissance maximale de la pompe : 1,1 kW.
• Température maximale : 60 °C.
• Protection : IP65.
• Manomètre : oui.
• Raccordement : 1".
• Voyants de fonctionnement : oui.
• Bouton de réarmement : oui.

Groupe de surpression Ebara pour alimentation automatique en eau

Le Ebara COMPACT BM/15G WATERCONTROL associe une pompe multicellulaire de 1,5 CV à une régulation électronique automatique, offrant une solution compacte pour les installations qui doivent augmenter la pression ou distribuer l’eau depuis un réservoir.

Sa courbe hydraulique permet d’atteindre jusqu’à 7,2 m³/h, tandis que la construction avec corps en fonte, chemise AISI 304 et arbre inox est conçue pour offrir robustesse dans les applications d’eau propre. Le WATERCONTROL automatise le démarrage et l’arrêt, intègre un manomètre et protège contre le manque d’eau, simplifiant l’utilisation quotidienne du groupe.

Grâce à ses performances, il est particulièrement adapté à la surpression domestique, aux maisons individuelles, à l’arrosage des jardins et à d’autres applications d’alimentation en eau propre situées dans sa courbe de débit et de pression.
