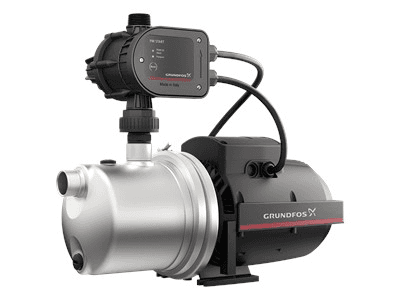

Système de surpression JP 5-48 PM START

Le système de surpression Grundfos JP 5-48 PM START, référence 93294166, est un groupe compact composé d’une pompe centrifuge auto-amorçante Grundfos JP et d’un contrôleur électronique de pression PM1. Il est conçu pour automatiser l’alimentation et la pressurisation de l’eau dans les habitations, les jardins et d’autres applications domestiques, avec un débit nominal de 5 m³/h et une hauteur manométrique nominale de 45,6 mètres.

Le contrôleur PM1 démarre automatiquement la pompe lorsque la pression de l’installation descend à 1,5 bar et maintient l’équipement en fonctionnement tant qu’il y a consommation d’eau. Il intègre également une protection contre la marche à sec, un système anti-cyclage et un clapet anti-retour intégré, apportant sécurité et confort à l’installation.

Groupe de surpression automatique avec Pressmanager PM1

Le Grundfos JP 5-48 PM START est conçu pour fonctionner automatiquement selon la demande en eau. Le Pressmanager PM1 surveille l’installation et met la pompe en marche lorsqu’il détecte une chute de pression jusqu’à la valeur de démarrage réglée à 1,5 bar.

Tant qu’il y a circulation d’eau, la pompe reste en fonctionnement. Lorsque la consommation cesse, le contrôleur arrête automatiquement l’équipement, évitant à l’utilisateur d’avoir à effectuer manuellement les démarrages et arrêts.

La pression de démarrage de cette version est fixe et non réglable.

Pompe auto-amorçante pour la maison et le jardin

La pompe JP intégrée est une pompe centrifuge auto-amorçante à un étage capable d’aspirer de l’eau située en dessous du niveau de la pompe elle-même. Grundfos spécifie une hauteur d’aspiration maximale allant jusqu’à 8 mètres, en tenant compte des pertes de charge de la conduite d’aspiration et d’une température de l’eau de 20 °C.

Lors de l’amorçage, la pompe peut gérer un mélange d’air et d’eau jusqu’à atteindre des conditions normales de pompage. Cette capacité auto-amorçante facilite son utilisation pour l’alimentation domestique, la récupération d’eau de pluie, l’arrosage et la surpression lorsque l’eau provient de réservoirs, citernes ou sources situées à un niveau inférieur.

Débit nominal de 5 m³/h et hauteur de 45,6 mètres

Le JP 5-48 PM START offre un débit nominal de 5 m³/h et une hauteur manométrique nominale de 45,6 mètres. Ces performances permettent de l’utiliser dans des applications nécessitant une alimentation en eau à pression élevée et un débit adapté à différents points de puisage.

La pression maximale de service du système est de 6 bar. Les raccordements d’aspiration et de refoulement sont filetés G1 femelle, ce qui facilite son intégration dans les installations hydrauliques domestiques.

Protection contre la marche à sec

Le contrôleur PM1 intègre une protection contre la marche à sec. Si le système détecte que la pompe fonctionne sans eau, il arrête automatiquement l’équipement afin de réduire le risque de dommages causés par l’absence de liquide.

Cette protection est particulièrement utile dans les installations alimentées par des réservoirs, des puits ou des systèmes de récupération d’eau de pluie, où des situations de manque d’alimentation peuvent se produire.

Protection anti-cyclage

Le système dispose également d’une protection anti-cyclage. Cette fonction aide à détecter les démarrages et arrêts trop fréquents, qui peuvent être provoqués par de petites fuites ou des anomalies dans l’installation.

En protégeant l’équipement contre les cycles de fonctionnement répétitifs, le Pressmanager contribue à réduire les efforts inutiles sur la pompe et facilite la détection d’éventuels problèmes dans le circuit hydraulique.

Clapet anti-retour intégré

Le PM1 intègre un clapet anti-retour qui empêche le retour de l’eau à travers le contrôleur. Étant intégré au système, il simplifie le montage et contribue à maintenir des conditions adaptées au fonctionnement automatique de la pompe.

Protection thermique du moteur

La pompe JP dispose d’une protection thermique intégrée. En cas de surchauffe, le système arrête le moteur afin de le protéger contre des températures excessives.

Le moteur est refroidi par air et équipé de roulements surdimensionnés, étanches et lubrifiés à vie, une solution développée par Grundfos pour réduire les besoins de maintenance lors du fonctionnement habituel.

Construction robuste en acier inoxydable

Le corps de pompe est fabriqué en acier inoxydable EN 1.4301 / AISI 304, un matériau adapté pour offrir une résistance à la corrosion dans les applications d’alimentation et de surpression d’eau.

La roue est fabriquée en matériau composite PPO renforcé de fibre de verre. La combinaison de matériaux résistants à la corrosion contribue à offrir une construction robuste pour les applications domestiques et de jardin.

Pour le pompage d’eau propre

Le Grundfos JP 5-48 PM START est destiné au pompage d’eau. La documentation technique indique une plage de température du liquide de 0 à 40 °C pour cette référence, ainsi qu’une température ambiante de fonctionnement comprise entre 0 et 40 °C.

Pour garantir un fonctionnement correct, il doit être utilisé avec de l’eau propre et dans les limites d’utilisation définies par Grundfos.

Alimentation monophasée et raccordement prêt à installer

La pompe fonctionne avec une alimentation monophasée de 220-240 V à 50 Hz. Elle présente une puissance électrique absorbée P1 de 1390 W et une puissance nominale P2 de 1 kW, avec une intensité nominale de 6,1 A.

Elle est fournie avec un câble électrique de 1,5 mètre et une fiche Schuko type E/F, facilitant son raccordement électrique dans les installations compatibles. Le moteur présente un indice de protection IP44 et une classe d’isolation F.

Caractéristiques techniques du Grundfos JP 5-48 PM START

• Marque : Grundfos.
• Référence : 93294166.
• Modèle : JP 5-48 PM START.
• Type : système de surpression avec pompe auto-amorçante et contrôleur électronique.
• Type de pompe : centrifuge auto-amorçante à un étage.
• Contrôleur de pression : Grundfos PM1.
• Débit nominal : 5 m³/h.
• Hauteur manométrique nominale : 45,6 m.
• Pression de démarrage : 1,5 bar.
• Pression de démarrage réglable : non.
• Pression maximale de service : 6 bar.
• Hauteur d’aspiration maximale : jusqu’à 8 m.
• Raccord d’aspiration : G1 femelle.
• Raccord de refoulement : G1 femelle.
• Norme des raccords : ISO 228-1.
• Clapet anti-retour : intégré.
• Protection contre la marche à sec : oui.
• Protection anti-cyclage : oui.
• Protection thermique du moteur : oui.
• Liquide pompé : eau.
• Température du liquide : 0 à 40 °C.
• Température ambiante : 0 à 40 °C.
• Matériau du corps de pompe : acier inoxydable EN 1.4301 / AISI 304.
• Matériau de la roue : composite PPO-20GF.
• Garniture mécanique : BBVP.
• Alimentation : 1 x 220-240 V, 50 Hz.
• Puissance absorbée P1 : 1390 W.
• Puissance nominale P2 : 1 kW.
• Intensité nominale : 6,1 A.
• Intensité de démarrage : 28,4 A.
• Vitesse nominale : 2870 tr/min.
• Indice de protection de la pompe : IP44.
• Classe d’isolation : F.
• Longueur du câble : 1,5 m.
• Fiche : Schuko type E/F (CEE 7/7).
• Poids net : 14,8 kg.
• Certifications : CE et EAC.

Applications du JP 5-48 PM START

Grâce à sa capacité auto-amorçante et à la commande automatique via PM1, ce groupe de surpression convient à différentes applications d’alimentation en eau dans les environnements domestiques et de jardin.

• Surpression dans les installations domestiques.
• Alimentation en eau pour les habitations.
• Arrosage des jardins.
• Récupération d’eau de pluie.
• Pompage depuis des réservoirs et citernes.
• Installations nécessitant un démarrage et un arrêt automatiques selon la consommation.

Une solution compacte pour augmenter la pression de l’eau

Le Grundfos JP 5-48 PM START associe dans un seul ensemble une pompe auto-amorçante hautes performances et le contrôleur électronique PM1. Le démarrage automatique à 1,5 bar, la protection contre la marche à sec, la protection anti-cyclage et le clapet anti-retour intégré permettent de disposer d’un système pratique pour automatiser l’alimentation en eau.

Avec un débit nominal de 5 m³/h, une hauteur manométrique de 45,6 mètres, une aspiration jusqu’à 8 mètres et un corps en acier inoxydable AISI 304, le JP 5-48 PM START est particulièrement indiqué pour ceux qui recherchent un groupe de surpression Grundfos robuste et adapté aux applications domestiques, à l’arrosage et à la récupération d’eau.
