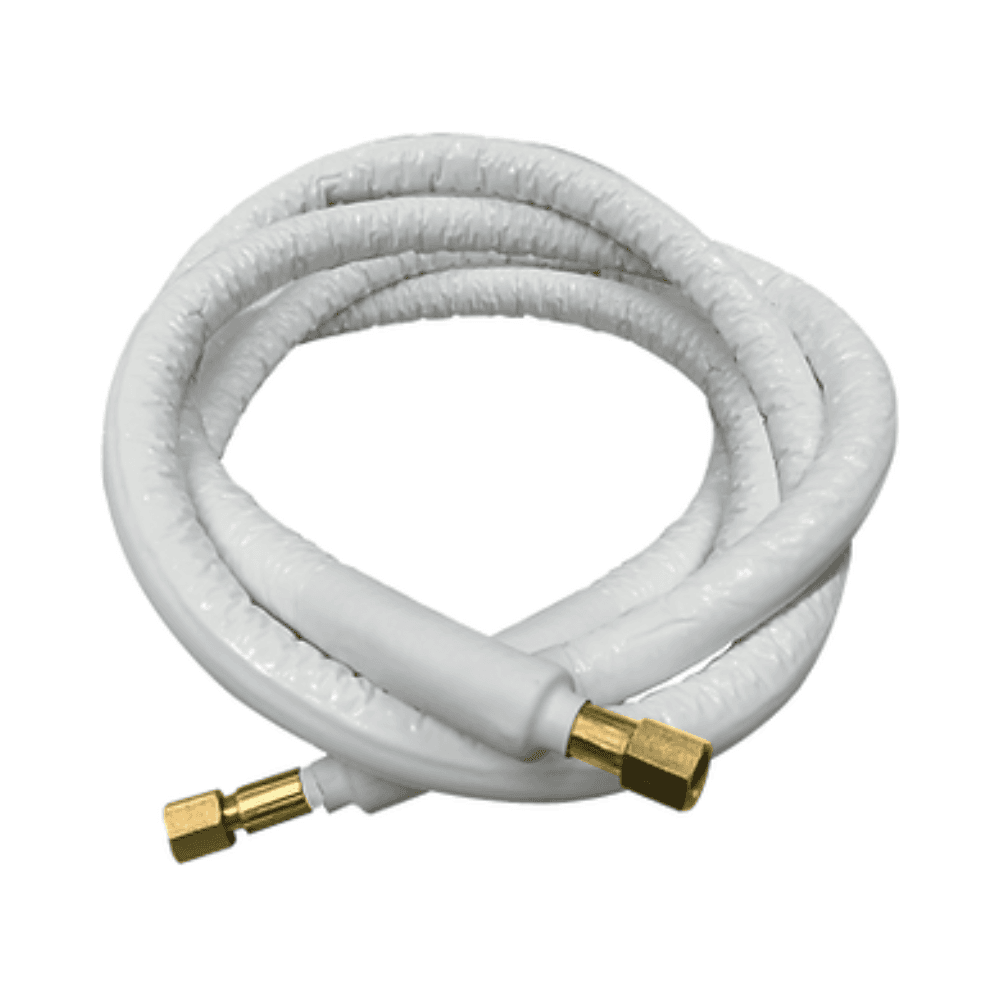

Kit de tuyau flexible frigorifique Kronos Pipe Ø 1/4" 3/8" - Rouleau de 6 mètres

Le kit de tuyauterie frigorifique Zimaklima Kronos Pipe 6002-6000 est conçu pour réaliser les raccordements entre les unités intérieures et extérieures des climatiseurs et des systèmes à détente directe. Il comprend 2 rouleaux de tuyauterie de 6 mètres, l’un avec un diamètre nominal de 1/4 de pouce et l’autre de 3/8 de pouce.

Le système Kronos Pipe constitue une alternative flexible pour le transport du fluide frigorigène et se distingue par sa facilité de manipulation. La tuyauterie peut s’adapter à différentes courbes et angles lors de l’installation, réduisant ainsi la nécessité d’effectuer des opérations de mise en forme comme celles habituellement requises avec des tuyaux rigides.

Tuyauterie flexible pour installations de climatisation

La principale caractéristique du système Kronos Pipe est sa flexibilité. Sa construction multicouche permet d’orienter et de cintrer la tuyauterie pendant le montage, facilitant le passage entre l’unité intérieure et l’unité extérieure du système de climatisation.

Cette flexibilité est particulièrement utile dans les installations comportant des changements de direction, des passages étroits ou des trajets où il est nécessaire d’adapter la ligne frigorifique à l’espace disponible.

De plus, il s’agit d’une tuyauterie légère et facile à manipuler, des caractéristiques qui contribuent à simplifier à la fois le transport et les travaux de montage sur chantier.

Kit avec tuyaux de 1/4 et 3/8 pouces

La référence 6002-6000 se compose de deux tuyaux frigorifiques de 6 mètres de longueur chacun :

• 1 rouleau de 6 mètres avec un diamètre nominal de 1/4 de pouce.
• 1 rouleau de 6 mètres avec un diamètre nominal de 3/8 de pouce.

Cette combinaison de diamètres est courante dans de nombreux systèmes de climatisation à détente directe et permet de disposer dans un même kit des deux lignes nécessaires à la circulation du fluide frigorigène entre les unités de l’équipement, à condition que les dimensions correspondent à celles spécifiées par le fabricant du système de climatisation.

Compatible avec les réfrigérants R32, R410A, R134a, R404a et R407c

La tuyauterie Kronos Pipe est indiquée pour le raccordement de systèmes à détente directe fonctionnant avec différents gaz réfrigérants. Selon la fiche technique du système, elle est compatible avec :

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Elle peut également être utilisée pour le transport du fluide frigorigène, aussi bien à l’état liquide qu’gazeux, dans les conditions de pression et de température établies pour le système.

Kronos Pipe n’est pas compatible avec le réfrigérant R22.

Construction multicouche à 7 couches

La tuyauterie Kronos Pipe utilise une structure à 7 couches conçue pour offrir résistance mécanique, étanchéité, isolation et protection face aux conditions habituelles d’une installation frigorifique.

Sa composition comprend :

• Couche intérieure en polyamide à chaîne longue.
• Film protecteur en aluminium à quatre couches.
• Tressage en fibre synthétique à haute ténacité.
• Revêtement intermédiaire en polymère à fort effet barrière.
• Revêtement extérieur résistant à l’usure, aux rayons ultraviolets et à l’abrasion.
• Isolation en mousse de polyéthylène expansé à cellules fermées.
• Film extérieur protecteur en polyéthylène résistant aux rayons ultraviolets.

Cette construction permet d’utiliser la même tuyauterie à la fois pour acheminer le fluide frigorigène et pour disposer de l’isolation nécessaire autour de la ligne frigorifique.

Isolation intégrée

Les tuyaux inclus dans ce kit intègrent une gaine isolante en mousse de polyéthylène expansé à cellules fermées. Cette couche contribue à limiter les échanges thermiques avec l’environnement et aide à contrôler la formation de condensation dans l’installation.

La couche extérieure offre en outre une protection contre les rayons ultraviolets, l’usure et l’abrasion, favorisant la protection de la tuyauterie pendant son installation et son utilisation.

Température et pression de fonctionnement

Le système Kronos Pipe est conçu pour fonctionner dans une large plage de conditions au sein des circuits frigorifiques. Sa plage de température de fonctionnement se situe entre -30 et 110 degrés Celsius, avec des pics ponctuels pouvant atteindre 130 degrés Celsius.

La documentation technique indique des conditions d’utilisation allant jusqu’à 80 bar et précise que le système a été testé à 100 bar.

Données techniques du tuyau de 1/4 de pouce

• Diamètre nominal : 1/4 de pouce.
• Diamètre intérieur nominal : 5,2 millimètres.
• Diamètre extérieur nominal : 9,5 millimètres.
• Rayon minimal de courbure : 65 millimètres.
• Poids approximatif : 80 grammes par mètre.
• Variation de longueur sous pression de service : environ 1 pour cent.

Données techniques du tuyau de 3/8 de pouce

• Diamètre nominal : 3/8 de pouce.
• Diamètre intérieur nominal : 8,4 millimètres.
• Diamètre extérieur nominal : 13 millimètres.
• Rayon minimal de courbure : 95 millimètres.
• Poids approximatif : 125 grammes par mètre.
• Variation de longueur sous pression de service : environ 1 pour cent.

Testé pour les applications frigorifiques

Kronos Pipe a été développé spécifiquement pour les applications de réfrigération et de climatisation et bénéficie d’essais en laboratoire destinés à vérifier son comportement face aux conditions de pression, de température, de perméabilité et de fonctionnement propres à ce type d’installations.

La documentation technique du produit établit comme norme de référence EN 1736:2008, relative aux composants flexibles de tuyauterie utilisés dans les systèmes de réfrigération et les pompes à chaleur.

Caractéristiques principales du Zimaklima Kronos Pipe 6002-6000

• Marque : Zimaklima.
• Gamme : Kronos Pipe.
• Référence : 6002-6000.
• Type de produit : kit de tuyauterie frigorifique flexible isolée.
• Contenu : 2 rouleaux de tuyauterie.
• Longueur de chaque rouleau : 6 mètres.
• Diamètres inclus : 1/4 et 3/8 de pouce.
• Application : raccordement frigorifique entre les unités des systèmes à détente directe.
• Réfrigérants compatibles : R32, R410A, R134a, R404a et R407c.
• Compatibilité avec le R22 : non compatible.
• Plage de température : de -30 à 110 degrés Celsius.
• Température maximale ponctuelle : 130 degrés Celsius.
• Pression d’utilisation : jusqu’à 80 bar.
• Pression d’essai indiquée : 100 bar.
• Structure : tuyauterie multicouche à 7 couches.
• Isolation : mousse de polyéthylène expansé à cellules fermées.
• Protection extérieure : résistante à l’usure, à l’abrasion et aux rayons ultraviolets.
• Norme de référence : EN 1736:2008.

Une solution flexible pour le raccordement frigorifique

Le kit Zimaklima Kronos Pipe de 1/4 et 3/8 pouces réunit dans un seul ensemble les deux dimensions de tuyauterie nécessaires à de nombreuses installations de climatisation, avec 6 mètres de longueur pour chaque diamètre.

Sa structure multicouche, son isolation intégrée et sa grande flexibilité permettent de réaliser les parcours frigorifiques plus facilement, en s’adaptant aux courbes et aux changements de direction pendant le montage. Il s’agit d’une solution particulièrement adaptée aux installations de climatisation utilisant des réfrigérants modernes tels que R32 et R410A, tout en respectant les diamètres, pressions et conditions indiqués par le fabricant de l’équipement.
