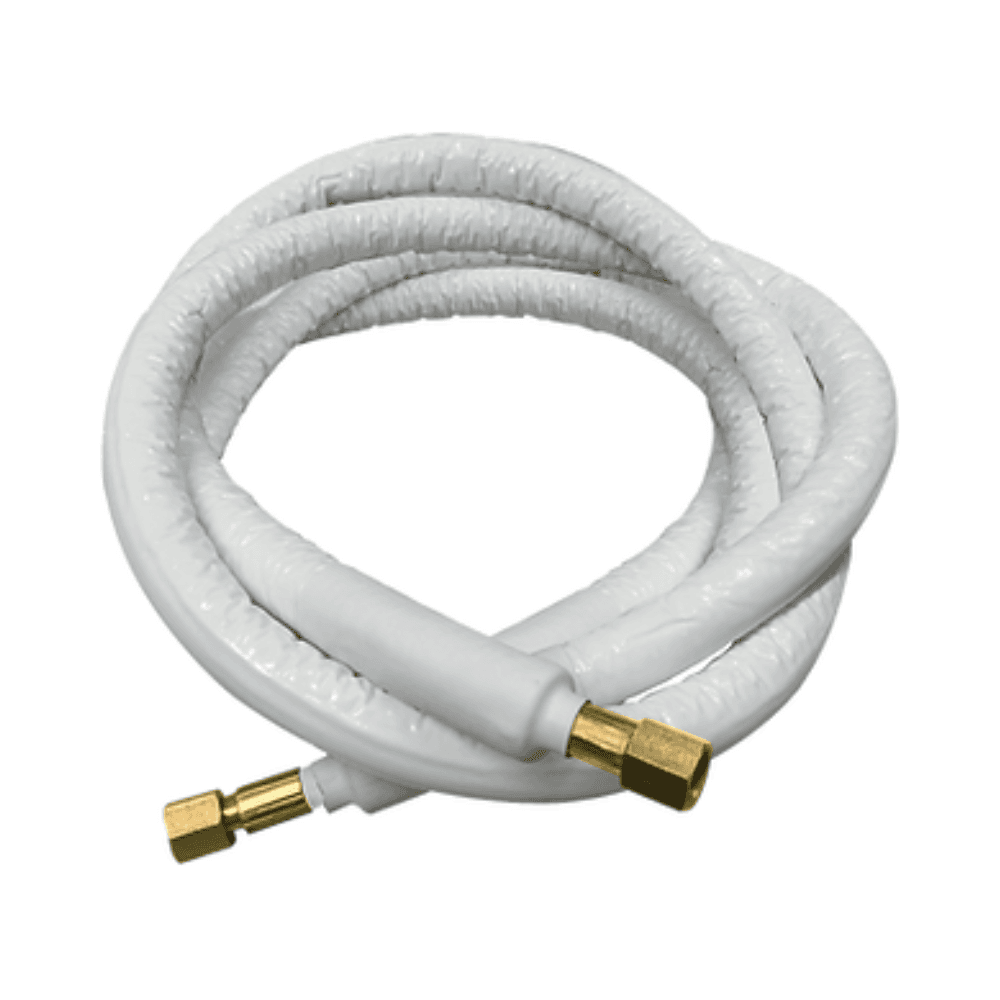

Kit de tuyauterie flexible frigorifique Kronos Pipe Ø 1/4" 1/2" - Rouleau de 6 mètres

Le kit de tuyauterie frigorifique flexible Zimaklima Kronos Pipe 6003-6000 est conçu pour réaliser la connexion frigorifique entre les unités intérieures et extérieures des systèmes de climatisation à détente directe. Le kit associe des tuyaux de 1/4 et 1/2 pouces avec une longueur de 6 mètres, offrant les deux dimensions nécessaires pour de nombreux équipements de climatisation.

Kronos Pipe se distingue par sa grande flexibilité et sa facilité de manipulation. La tuyauterie peut s’adapter aux courbes et aux changements de direction sans avoir besoin d’outils pour lui donner forme, ce qui facilite particulièrement le montage dans les parcours complexes, les espaces réduits ou les installations comportant plusieurs changements de trajectoire.

Kit Kronos Pipe de 1/4 et 1/2 pouces pour climatisation

La référence 6003-6000 appartient au système Kronos Pipe développé par Zimaklima pour les installations frigorifiques et de climatisation. L’ensemble est composé des dimensions de 1/4 et 1/2 pouces, avec une longueur de 6 mètres, pour réaliser les lignes de fluide frigorigène entre les unités de l’équipement.

Avant de procéder à l’installation, il est nécessaire de vérifier que les diamètres de 1/4 et 1/2 pouces correspondent aux raccordements et aux spécifications indiqués par le fabricant du climatiseur.

Tuyauterie flexible pour faciliter l’installation

L’un des principaux avantages du système Kronos Pipe est sa capacité à s’adapter à différentes courbes et angles. Sa construction flexible permet d’orienter la tuyauterie pendant le montage sans recourir à des outils spécifiques pour réaliser chaque courbe.

Cette caractéristique simplifie le tracé des lignes frigorifiques et s’avère particulièrement utile lorsque le parcours doit contourner des obstacles, traverser des passages étroits ou s’adapter à la géométrie du bâtiment.

En plus d’être flexible, Kronos Pipe présente un poids réduit qui facilite sa manipulation et son transport pendant les travaux d’installation.

Compatible avec les fluides frigorigènes R32 et R410A

Selon la fiche technique de Zimaklima, Kronos Pipe est conçu pour fonctionner dans des systèmes à détente directe utilisant différents fluides frigorigènes courants dans les installations de climatisation et de réfrigération.

Le système est compatible avec :

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

La documentation technique précise expressément que Kronos Pipe n’est pas compatible avec le fluide frigorigène R22.

Construction multicouche à 7 couches

Kronos Pipe utilise une structure multicouche composée de 7 couches, développée pour offrir étanchéité, résistance mécanique, protection extérieure et isolation thermique dans les applications frigorifiques.

La structure indiquée par Zimaklima est composée de :

• Polyamide à chaîne longue dans la partie intérieure.
• Film protecteur en aluminium à quatre couches.
• Tressage en fibre synthétique à haute ténacité.
• Revêtement intermédiaire en polymère à fort effet barrière.
• Couche extérieure résistante à l’usure, aux rayons ultraviolets, à l’abrasion et aux agents chimiques.
• Isolation en mousse de polyéthylène expansé à cellules fermées.
• Film extérieur en polyéthylène avec protection contre les rayons ultraviolets.

Cette construction permet de combiner dans un seul produit la circulation du fluide frigorigène, la résistance nécessaire au circuit et l’isolation extérieure de la ligne.

Isolation thermique intégrée

Les tuyaux Kronos Pipe disposent d’une gaine isolante en mousse de polyéthylène expansé à cellules fermées. Cette isolation limite les échanges thermiques entre le fluide frigorigène et l’environnement et contribue à contrôler l’apparition de condensation à la surface de la ligne frigorifique.

La protection extérieure présente également une résistance aux rayons ultraviolets, à l’usure et à l’abrasion, aidant à préserver la tuyauterie pendant sa manipulation, son installation et son fonctionnement.

Plage de fonctionnement de -30 à 110 degrés Celsius

Le système est conçu pour fonctionner à des températures comprises entre -30 et 110 degrés Celsius. La fiche technique indique également une résistance à des pics allant jusqu’à 130 degrés Celsius de manière ponctuelle.

En ce qui concerne la pression, Zimaklima établit des conditions d’utilisation comprises entre 0 et 80 bar. La tuyauterie a également été testée à une pression de 100 bar.

Caractéristiques de la tuyauterie de 1/4 de pouce

La ligne de plus petit diamètre incluse dans le kit présente les spécifications suivantes :

• Diamètre nominal : 1/4 de pouce.
• Diamètre intérieur nominal : 5,2 millimètres.
• Tolérance du diamètre intérieur : 0,1 millimètre.
• Diamètre extérieur nominal : 9,5 millimètres.
• Tolérance du diamètre extérieur : 0,15 millimètre.
• Pression minimale de rupture : 500 bar.
• Pression d’essai : 100 bar.
• Variation de longueur à la pression de service : plus ou moins 1 pour cent.
• Rayon minimal de courbure : 65 millimètres.
• Poids approximatif : 80 grammes par mètre.

Caractéristiques de la tuyauterie de 1/2 pouce

La tuyauterie de plus grand diamètre incluse dans ce kit présente les caractéristiques techniques suivantes :

• Diamètre nominal : 1/2 pouce.
• Diamètre intérieur nominal : 12,6 millimètres.
• Tolérance du diamètre intérieur : 0,1 millimètre.
• Diamètre extérieur nominal : 15,5 millimètres.
• Tolérance du diamètre extérieur : 0,15 millimètre.
• Pression minimale de rupture : 250 bar.
• Pression d’essai : 100 bar.
• Variation de longueur à la pression de service : plus ou moins 1 pour cent.
• Rayon minimal de courbure : 130 millimètres.
• Poids approximatif : 147 grammes par mètre.

Testé pour les circuits frigorifiques

Le système Kronos Pipe est spécialement développé pour la circulation du fluide frigorigène et a été soumis à différents essais en laboratoire. La fiche technique établit comme norme de référence EN 1736:2008, applicable aux composants flexibles de tuyauterie utilisés dans les systèmes de réfrigération et les pompes à chaleur.

Son utilisation est prévue aussi bien pour la connexion entre les unités intérieures et extérieures des équipements à détente directe que pour le transport du fluide frigorigène à l’état liquide ou gazeux dans les conditions de fonctionnement spécifiées.

Caractéristiques principales du Zimaklima Kronos Pipe 6003-6000

• Marque : Zimaklima.
• Gamme : Kronos Pipe.
• Référence : 6003-6000.
• Type de produit : kit de tuyauterie frigorifique flexible isolée.
• Longueur : 6 mètres.
• Diamètres inclus : 1/4 et 1/2 pouces.
• Application : connexion frigorifique de systèmes à détente directe.
• Fluides frigorigènes compatibles : R32, R410A, R134a, R404a et R407c.
• Compatible avec R22 : non.
• Température de fonctionnement : entre -30 et 110 degrés Celsius.
• Température maximale ponctuelle : 130 degrés Celsius.
• Pression d’utilisation : jusqu’à 80 bar.
• Pression d’essai : 100 bar.
• Construction : tuyauterie multicouche à 7 couches.
• Isolation : mousse de polyéthylène expansé à cellules fermées.
• Protection extérieure : résistante aux rayons ultraviolets, à l’usure et à l’abrasion.
• Norme de référence : EN 1736:2008.

Une alternative flexible pour réaliser des lignes frigorifiques

Le kit Zimaklima Kronos Pipe 6003-6000 réunit des tuyaux de 1/4 et 1/2 pouces sur une longueur de 6 mètres, une combinaison utilisée par de nombreux climatiseurs.

Sa flexibilité, sa construction multicouche, son isolation intégrée et sa compatibilité avec des fluides frigorigènes actuels comme R32 et R410A facilitent la réalisation de lignes frigorifiques dans les installations neuves et les travaux de rénovation, tout en respectant les dimensions et les conditions indiquées par le fabricant du système de climatisation.
