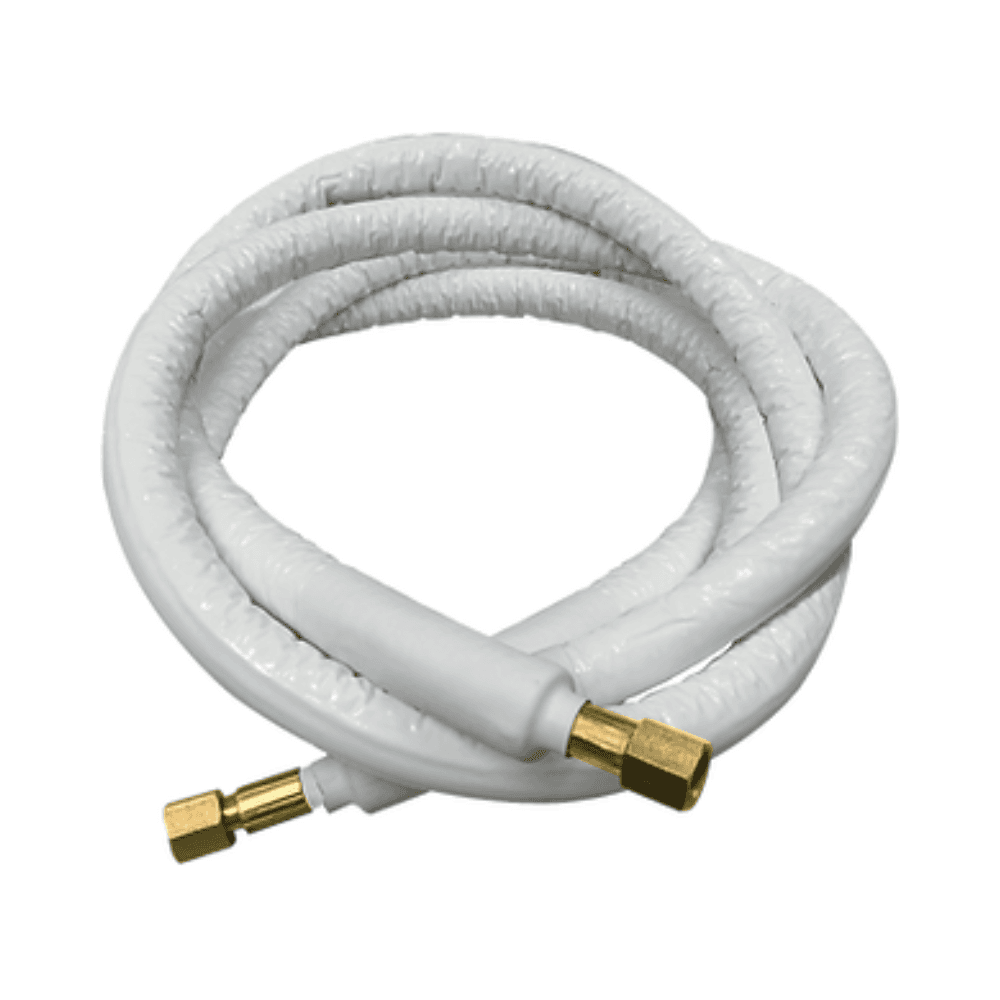

Kit tuyau flexible frigorifique Kronos Pipe Ø 3/8" 5/8" - Rouleau de 6 mètres

Le kit de tuyauterie frigorifique flexible Zimaklima Kronos Pipe 6005-3858 est conçu pour réaliser des raccordements frigorifiques entre les unités intérieures et extérieures des systèmes de climatisation à détente directe. L’ensemble comprend 2 rouleaux de 6 mètres, l’un de 3/8 de pouce et l’autre de 5/8 de pouce, fournissant les deux lignes nécessaires à de nombreux équipements de climatisation.

Kronos Pipe se distingue par sa flexibilité, sa légèreté et sa facilité de manipulation. Sa structure permet d’adapter la tuyauterie aux courbes et aux changements de direction sans avoir besoin d’outils pour la mettre en forme, ce qui facilite particulièrement les travaux dans les parcours complexes, les passages étroits et les espaces difficiles d’accès.

Kit Kronos Pipe de 3/8 et 5/8 pouces pour climatisation

La référence 6005-3858 appartient au système Kronos Pipe de Zimaklima et se compose de :

• 1 rouleau de tuyauterie Kronos Pipe de 3/8 de pouce et 6 mètres de longueur.
• 1 rouleau de tuyauterie Kronos Pipe de 5/8 de pouce et 6 mètres de longueur.

Cette combinaison de diamètres peut être utilisée dans des équipements de climatisation dont les raccordements frigorifiques nécessitent des lignes de 3/8 et 5/8 pouces. Avant le montage, il est nécessaire de vérifier systématiquement les dimensions spécifiées par le fabricant de l’appareil de climatisation.

Tuyauterie flexible facilitant le montage

L’une des principales caractéristiques de Kronos Pipe est sa capacité à s’adapter à différentes courbes et angles. Contrairement aux conduites rigides conventionnelles, sa construction flexible facilite la réalisation du parcours frigorifique et permet de modifier la trajectoire de la tuyauterie pendant le montage.

Cette caractéristique est particulièrement utile dans les installations comportant de nombreux changements de direction, des passages en faux plafonds, des gaines techniques, des canalisations ou des zones où l’espace disponible complique la manipulation de tuyauteries rigides.

Son poids réduit facilite également le transport et la manipulation du matériel pendant l’installation.

Compatible avec les fluides frigorigènes R32 et R410A

Le système Kronos Pipe est développé pour les circuits frigorifiques à détente directe et est compatible avec différents fluides frigorigènes couramment utilisés dans les équipements de climatisation et de réfrigération.

Selon la documentation technique du système, il peut être utilisé avec les fluides frigorigènes suivants :

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Il est également conçu pour le transport de fluides frigorigènes à l’état liquide comme gazeux, toujours dans les conditions de pression et de température établies pour le système.

Kronos Pipe n’est pas compatible avec le fluide frigorigène R22.

Structure multicouche à 7 couches

La tuyauterie Kronos Pipe utilise une structure multicouche composée de 7 couches, conçue pour combiner étanchéité, résistance mécanique, protection extérieure et isolation thermique.

Sa construction est composée de :

• Couche intérieure en polyamide à longue chaîne.
• Film protecteur en aluminium à quatre couches.
• Tressage en fibre synthétique à haute ténacité.
• Revêtement intermédiaire en polymère à fort effet barrière.
• Couche extérieure résistante à l’usure, aux rayons ultraviolets et à l’abrasion.
• Isolation en mousse de polyéthylène expansé à cellules fermées.
• Film extérieur protecteur en polyéthylène résistant aux rayons ultraviolets.

Cette composition permet d’intégrer dans un seul système la conduite du fluide frigorigène et l’isolation de la ligne frigorifique.

Isolation thermique intégrée

Les tuyauteries incluses dans le kit disposent d’une isolation en mousse de polyéthylène expansé à cellules fermées. Cette isolation aide à limiter les échanges thermiques entre le fluide frigorigène et l’environnement extérieur et contribue à contrôler l’apparition de condensation.

Le film protecteur extérieur apporte en outre une résistance aux rayons ultraviolets, à l’usure et à l’abrasion, protégeant la tuyauterie pendant sa manipulation et son installation.

Température de fonctionnement de -30 à 110 degrés Celsius

Kronos Pipe est conçu pour fonctionner dans une large plage de températures. Zimaklima indique une température de fonctionnement comprise entre -30 et 110 degrés Celsius.

Le système peut également supporter des pics ponctuels jusqu’à 130 degrés Celsius, toujours de manière discontinue et dans les conditions indiquées par le fabricant.

Pression maximale de fonctionnement de 80 bar

La pression maximale de fonctionnement indiquée par Zimaklima pour le système Kronos Pipe est de 80 bar. La tuyauterie a également été testée et certifiée jusqu’à 100 bar.

Ces caractéristiques permettent d’utiliser le système avec des fluides frigorigènes modernes fonctionnant à des pressions élevées, comme le R32 et le R410A, tout en respectant les conditions de conception et de fonctionnement de l’équipement de climatisation.

Caractéristiques de la tuyauterie de 3/8 de pouce

• Diamètre nominal : 3/8 de pouce.
• Diamètre intérieur nominal : 8,4 millimètres.
• Tolérance du diamètre intérieur : 0,1 millimètre.
• Diamètre extérieur nominal : 13 millimètres.
• Tolérance du diamètre extérieur : 0,15 millimètre.
• Pression minimale de rupture : 400 bar.
• Pression d’essai : 100 bar.
• Variation de longueur à la pression de travail : plus ou moins 1 pour cent.
• Rayon minimal de courbure : 95 millimètres.
• Poids approximatif : 125 grammes par mètre.

Caractéristiques de la tuyauterie de 5/8 de pouce

• Diamètre nominal : 5/8 de pouce.
• Diamètre intérieur nominal : 13,8 millimètres.
• Tolérance du diamètre intérieur : 0,1 millimètre.
• Diamètre extérieur nominal : 19,9 millimètres.
• Tolérance du diamètre extérieur : 0,2 millimètre.
• Pression minimale de rupture : 200 bar.
• Pression d’essai : 100 bar.
• Variation de longueur à la pression de travail : plus ou moins 1 pour cent.
• Rayon minimal de courbure : 170 millimètres.
• Poids approximatif : 190 grammes par mètre.

Conçu pour les systèmes à détente directe

Kronos Pipe est conçu pour réaliser la connexion entre les unités intérieures et extérieures des systèmes à détente directe. Sa flexibilité facilite l’adaptation de la ligne au parcours nécessaire entre les deux unités.

La documentation technique établit comme norme de référence EN 1736:2008, relative aux composants flexibles de tuyauterie utilisés dans les systèmes de réfrigération et les pompes à chaleur.

Caractéristiques principales du Zimaklima Kronos Pipe 6005-3858

• Marque : Zimaklima.
• Gamme : Kronos Pipe.
• Référence : 6005-3858.
• Type de produit : kit de tuyauterie frigorifique flexible isolée.
• Contenu : 2 rouleaux de tuyauterie.
• Longueur de chaque rouleau : 6 mètres.
• Diamètres inclus : 3/8 et 5/8 pouces.
• Application : raccordement frigorifique de systèmes à détente directe.
• Fluides frigorigènes compatibles : R32, R410A, R134a, R404a et R407c.
• Compatible avec le R22 : non.
• Température de fonctionnement : entre -30 et 110 degrés Celsius.
• Température maximale ponctuelle : 130 degrés Celsius.
• Pression maximale de fonctionnement : 80 bar.
• Pression d’essai : 100 bar.
• Construction : tuyauterie multicouche à 7 couches.
• Isolation : mousse de polyéthylène expansé à cellules fermées.
• Protection extérieure : résistante aux rayons ultraviolets, à l’usure et à l’abrasion.
• Norme de référence : EN 1736:2008.

Kit flexible pour installations frigorifiques de 3/8 et 5/8 pouces

Le Zimaklima Kronos Pipe 6005-3858 réunit dans un même kit les lignes frigorifiques de 3/8 et 5/8 pouces, avec 6 mètres de longueur chacune, facilitant l’installation d’équipements de climatisation compatibles avec ces dimensions.

Sa structure multicouche, son isolation intégrée, sa flexibilité et sa compatibilité avec des fluides frigorigènes tels que R32 et R410A permettent de réaliser des parcours frigorifiques adaptés à l’espace disponible, tout en respectant les spécifications de raccordement et les conditions de fonctionnement indiquées par le fabricant de l’équipement.
