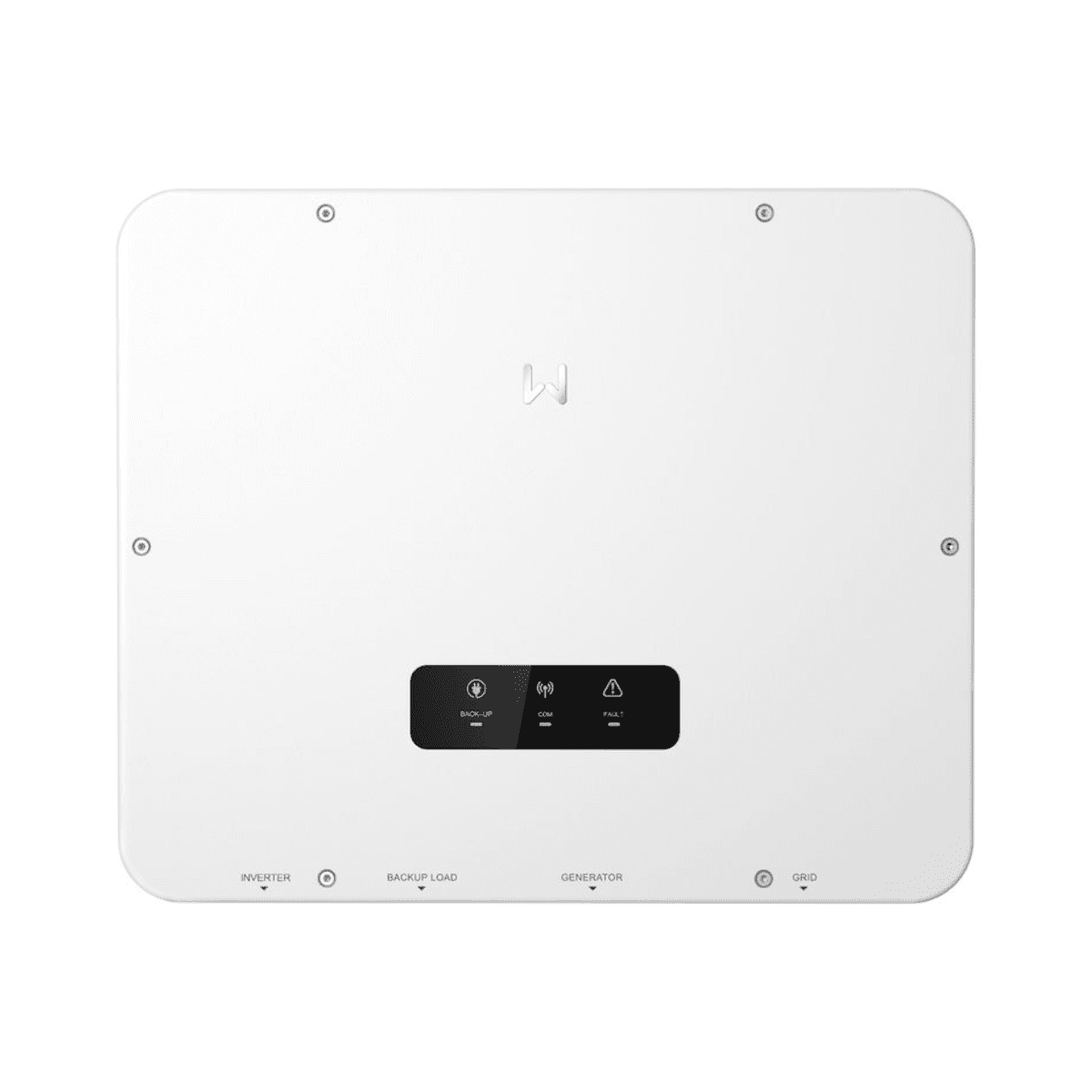

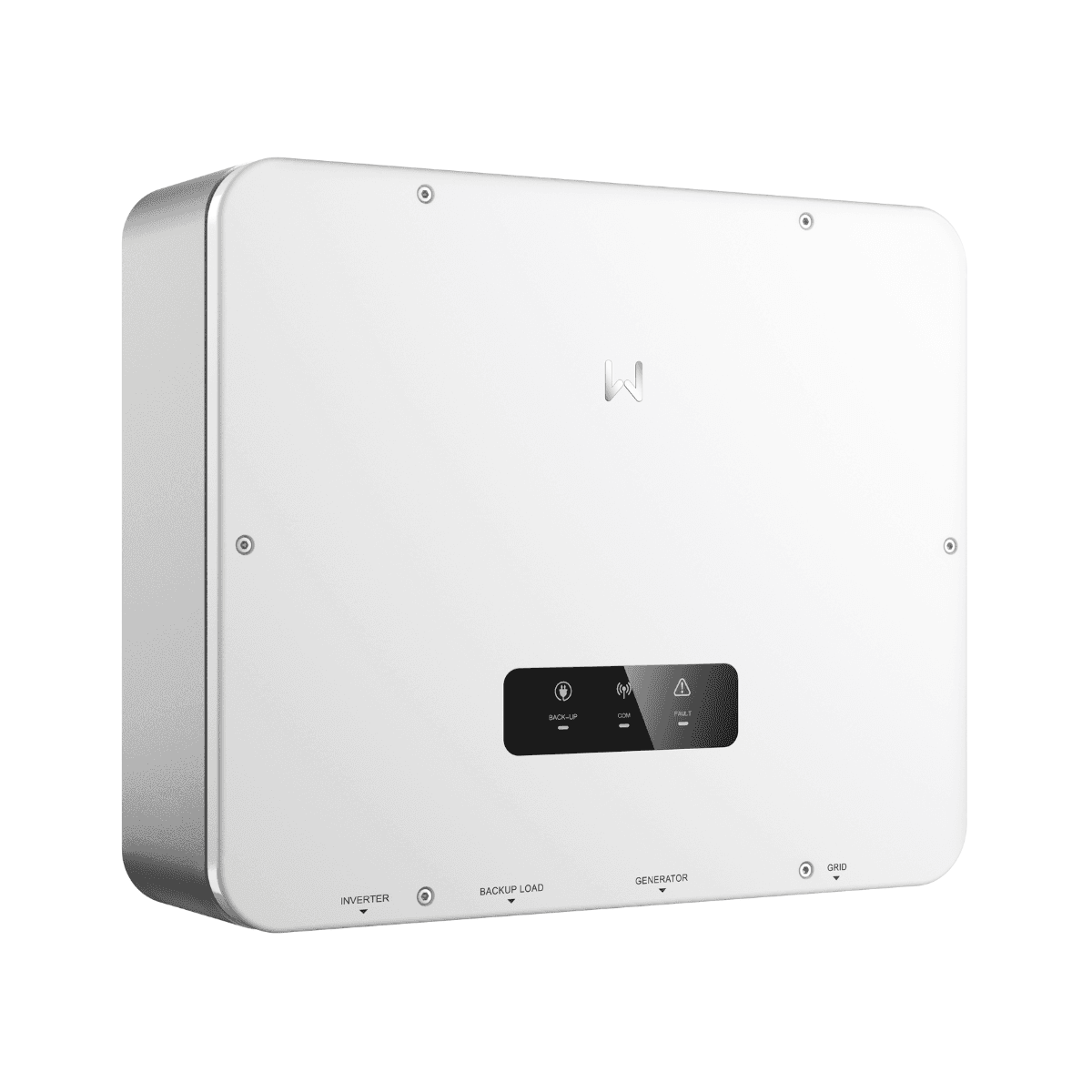

Alimentation de secours fiable pour stockage d'énergie GoodWe STS200-80-10

Le GoodWe STS200-80-10 est un système de transfert statique conçu pour fournir une alimentation de secours fiable dans les installations de stockage d’énergie. Il fonctionne conjointement avec les onduleurs hybrides GoodWe compatibles afin de gérer la transition entre le fonctionnement raccordé au réseau et le mode secours en cas de coupure de courant.

Avec une puissance apparente nominale de 50 kilovoltampères, une tension triphasée de 380 ou 400 volts et un temps de commutation inférieur à 10 millisecondes, le STS permet de maintenir alimentées les charges de secours grâce à l’énergie disponible dans les panneaux solaires et les batteries. Il prend également en charge l’intégration d’un générateur et est conçu pour gérer des charges de forte puissance telles que les pompes à chaleur et les moteurs.

Système de transfert statique pour le stockage d’énergie

Le STS, ou système de transfert statique, agit comme élément de commutation entre le réseau électrique, l’onduleur hybride, les charges de secours et, lorsqu’il fait partie de l’installation, un générateur.

Lorsque le réseau fonctionne normalement, le système permet de travailler en mode raccordé au réseau. En cas de coupure d’alimentation, l’onduleur passe en mode secours et maintient l’alimentation des charges critiques en utilisant l’énergie disponible dans le système photovoltaïque ou dans les batteries.

Lorsque le réseau électrique revient, le système permet à l’onduleur de se resynchroniser et de reprendre le fonctionnement raccordé au réseau.

Commutation inférieure à 10 millisecondes

L’une des principales caractéristiques du GoodWe STS200-80-10 est son temps de commutation inférieur à 10 millisecondes. Ce transfert rapide est conçu pour réduire au minimum l’interruption entre le fonctionnement raccordé au réseau et le mode secours.

Cette caractéristique est particulièrement importante dans les installations commerciales et autres applications où l’on souhaite maintenir la continuité d’alimentation des charges considérées comme essentielles.

Compatible avec les onduleurs hybrides GoodWe ET40/50

La documentation EMEA en vigueur de GoodWe spécifie la compatibilité du STS200-80-10 avec les onduleurs hybrides GoodWe ET40/50.

La communication entre le STS et l’onduleur s’effectue via RS485, permettant de coordonner les opérations de connexion, de déconnexion et de transition entre les différents modes de fonctionnement.

Puissance nominale de 50 kilovoltampères

La connexion avec l’onduleur est conçue pour une puissance apparente nominale de 50 kilovoltampères. Dans des conditions normales raccordées au réseau, le côté réseau présente également une puissance apparente nominale de 50 kilovoltampères.

À une tension nominale de 400 volts, le courant nominal est de 72,5 ampères. Lorsque la tension nominale de sortie est de 380 volts, le courant nominal indiqué par GoodWe est de 75,8 ampères.

Jusqu’à 55 kilovoltampères en mode secours hors réseau

Sur la sortie destinée aux charges de secours, le STS fournit une puissance apparente nominale de 50 kilovoltampères.

Lorsque l’installation fonctionne hors réseau, la puissance apparente maximale de secours peut atteindre 55 kilovoltampères, offrant une capacité supplémentaire pour supporter certaines conditions de charge.

Jusqu’à 138 kilovoltampères avec le réseau disponible

Lorsqu’un approvisionnement du réseau électrique est disponible, l’interface de secours admet une puissance apparente maximale allant jusqu’à 138 kilovoltampères.

GoodWe spécifie également une puissance maximale d’entrée sur le port réseau de 138 kilowatts pour l’énergie achetée au réseau. Le courant maximal de consommation côté réseau et secours peut atteindre 200 ampères dans les conditions spécifiées par le fabricant.

Conçu pour les charges importantes

Le GoodWe STS200-80-10 est conçu pour gérer des charges de forte puissance dans les limites électriques établies pour l’équipement.

GoodWe met expressément en avant son utilisation avec des charges telles que les pompes à chaleur et les moteurs de forte puissance, élargissant ainsi les possibilités d’utilisation du système de stockage dans les installations commerciales et les applications à forte consommation.

Intégration avec générateur

En plus de fonctionner avec le réseau électrique et l’onduleur hybride, le STS dispose d’une interface prête pour l’intégration d’un générateur ou d’un onduleur photovoltaïque compatible.

Cette possibilité permet de concevoir des systèmes énergétiques avec une source de production supplémentaire afin d’accroître la flexibilité et la disponibilité énergétique de l’installation.

Puissance jusqu’à 55 kilovoltampères sur l’entrée générateur

La connexion destinée au générateur ou à l’onduleur photovoltaïque présente une puissance apparente nominale de 50 kilovoltampères et une puissance apparente maximale de 55 kilovoltampères.

Le courant nominal est de 72,5 ampères à 400 volts. GoodWe spécifie un courant nominal du relais côté générateur de 90 ampères.

Tension triphasée de 380 ou 400 volts

Le STS200-80-10 est conçu pour des systèmes triphasés avec une tension nominale de sortie de 380 ou 400 volts et une configuration 3L/N/PE.

La fréquence nominale peut être de 50 ou 60 hertz, avec une plage de fréquence admise entre 45 et 65 hertz.

La documentation technique établit également une plage de tension de sortie de 176 à 276 volts selon les conditions indiquées par GoodWe.

Relais réseau de 200 ampères

Le système intègre un relais à courant alternatif avec un courant nominal de 200 ampères. Cette capacité permet de gérer les courants élevés pouvant se produire sur l’interface réseau et secours lorsque l’installation fonctionne raccordée à l’alimentation électrique.

Du côté correspondant au générateur, le relais présente un courant nominal de 90 ampères.

Protection IP65 pour les installations exigeantes

Le GoodWe STS200-80-10 dispose d’un indice de protection IP65, offrant une protection contre la pénétration de poussière et d’eau dans les conditions définies pour cette classification.

Sa conception permet de l’utiliser dans différents environnements d’installation, à condition de respecter les exigences d’emplacement, de montage, de ventilation et de protection indiquées par GoodWe.

Large plage de température de fonctionnement

Le STS peut fonctionner avec des températures ambiantes comprises entre -35 et 60 degrés Celsius, ce qui permet son utilisation dans une large gamme de conditions environnementales.

L’altitude maximale de fonctionnement spécifiée par GoodWe est de 4 000 mètres.

Refroidissement par convection naturelle

Le système utilise un refroidissement par convection naturelle, il ne dépend donc pas de ventilateurs pour son refroidissement habituel.

Cette configuration réduit le nombre d’éléments mécaniques mobiles et permet un fonctionnement passif du système de refroidissement.

Montage mural

Le GoodWe STS200-80-10 est conçu pour une installation murale. Il présente des dimensions de 510 millimètres de largeur, 425 millimètres de hauteur et 156 millimètres de profondeur.

Son poids est d’environ 16,5 kilogrammes, de sorte que la surface et les éléments de fixation utilisés lors du montage doivent être adaptés pour supporter l’équipement en toute sécurité.

Conception compacte pour les systèmes commerciaux de stockage

Malgré la gestion de courants réseau allant jusqu’à 200 ampères et de puissances de secours élevées, le STS présente un format compact qui facilite son intégration avec l’onduleur et le reste des composants de l’installation de stockage d’énergie.

Le montage doit être réalisé en respectant les distances, orientations et exigences d’installation définies dans le manuel du fabricant.

Communication RS485 avec l’onduleur

La communication entre le système de transfert statique et l’onduleur GoodWe compatible s’effectue via RS485.

Cette communication permet de coordonner le fonctionnement de l’onduleur avec l’état du réseau, la sortie de secours et les autres sources d’énergie connectées au système.

Applications du GoodWe STS200-80-10

Le STS est particulièrement destiné aux systèmes de stockage d’énergie commerciaux et autres installations triphasées où une alimentation de secours est requise.

Parmi ses applications possibles figurent :

• Systèmes de stockage d’énergie avec onduleurs hybrides GoodWe ET40/50.
• Installations photovoltaïques avec batterie et fonction de secours.
• Bâtiments commerciaux avec charges critiques.
• Installations avec pompes à chaleur.
• Systèmes avec moteurs de forte puissance.
• Installations avec générateur auxiliaire.
• Systèmes nécessitant une transition rapide entre réseau et secours.

Caractéristiques techniques du GoodWe STS200-80-10

• Marque : GoodWe.
• Gamme : STS.
• Référence : STS200-80-10.
• Type de produit : système de transfert statique.
• Application : alimentation de secours pour systèmes de stockage d’énergie.
• Compatibilité indiquée par GoodWe : onduleurs hybrides ET40/50.
• Tension nominale de sortie : 380 ou 400 volts.
• Configuration électrique : 3L/N/PE.
• Plage de tension de sortie : entre 176 et 276 volts.
• Fréquence nominale : 50 ou 60 hertz.
• Plage de fréquence : entre 45 et 65 hertz.
• Puissance apparente nominale côté onduleur : 50 kilovoltampères.
• Puissance apparente nominale côté réseau : 50 kilovoltampères.
• Puissance apparente nominale de secours : 50 kilovoltampères.
• Puissance apparente maximale hors réseau : 55 kilovoltampères.
• Puissance apparente maximale avec réseau : 138 kilovoltampères.
• Puissance apparente nominale du port générateur ou onduleur photovoltaïque : 50 kilovoltampères.
• Puissance apparente maximale du port générateur ou onduleur photovoltaïque : 55 kilovoltampères.
• Courant nominal à 400 volts : 72,5 ampères.
• Courant nominal à 380 volts : 75,8 ampères.
• Courant nominal du relais réseau : 200 ampères.
• Courant nominal du relais générateur : 90 ampères.
• Temps de commutation : inférieur à 10 millisecondes.
• Intégration avec générateur : oui.
• Communication avec l’onduleur : RS485.
• Refroidissement : convection naturelle.
• Topologie : non isolée.
• Indice de protection : IP65.
• Température de fonctionnement : entre -35 et 60 degrés Celsius.
• Altitude maximale de fonctionnement : 4 000 mètres.
• Type de montage : mural.
• Largeur : 510 millimètres.
• Hauteur : 425 millimètres.
• Profondeur : 156 millimètres.
• Poids : environ 16,5 kilogrammes.
• Normes de sécurité : IEC 62109-1 et IEC 62109-2.
• Compatibilité électromagnétique : EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 et EN 61000-6-4.

Secours rapide et flexible pour les systèmes de stockage d’énergie

Le GoodWe STS200-80-10 permet d’intégrer le réseau électrique, l’onduleur hybride, les charges de secours et le générateur dans une solution conçue pour maintenir la continuité de l’alimentation énergétique en cas de défaillance du réseau.

Sa commutation inférieure à 10 millisecondes, sa puissance nominale de 50 kilovoltampères, sa capacité allant jusqu’à 55 kilovoltampères hors réseau et jusqu’à 138 kilovoltampères avec le réseau disponible, ainsi que sa compatibilité avec les onduleurs GoodWe ET40/50, en font un élément central pour les systèmes triphasés de stockage nécessitant une gestion fiable de l’alimentation de secours.
