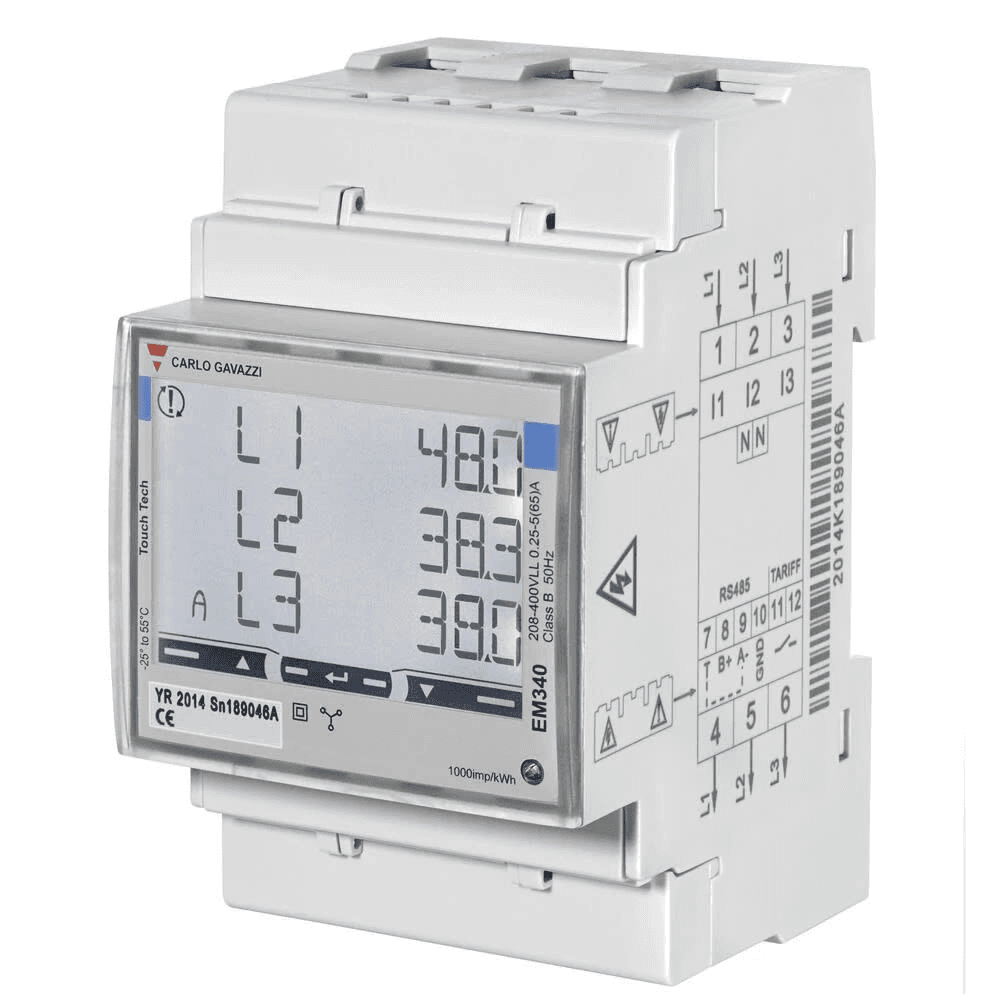

Compteur d'énergie triphasé jusqu'à 65 A Wallbox

Le compteur d’énergie triphasé Wallbox 000002174 est un compteur pour installations électriques triphasées conçu pour mesurer directement des intensités jusqu’à 65 A et fournir au système de recharge Wallbox les informations nécessaires à différentes fonctions de gestion énergétique. La référence correspond au modèle identifié par Wallbox comme MTR-3P-65A / EM340-PRO380 et s’installe sur rail DIN en occupant 3 modules.

Grâce à la communication RS485 avec les chargeurs Wallbox compatibles, le compteur permet de connaître en temps réel la consommation de l’installation et d’utiliser ces informations pour des fonctions telles que Power Boost, la gestion dynamique de la puissance et les solutions de charge solaire compatibles. Sa mesure directe évite l’utilisation de transformateurs de courant ou de pinces externes dans les installations ne dépassant pas les 65 A admis par l’équipement.

Compteur triphasé jusqu’à 65 A

La référence Wallbox 000002174 est spécifiquement conçue pour les installations triphasées et admet une intensité maximale continue de 65 A.

La mesure s’effectue directement via le compteur lui-même, de sorte que les conducteurs des phases traversent électriquement l’appareil sans qu’il soit nécessaire d’utiliser des pinces ampèremétriques externes.

• Type d’installation : triphasée.
• Type de mesure : directe.
• Intensité de base : 5 A.
• Intensité maximale : 65 A.
• Courant minimal spécifié pour la famille EM340 : 0,25 A.

Modèle EM340 / PRO380

Wallbox identifie expressément cette référence comme Power Meter EM340 / PRO380, Three Phases, 65 A.

L’EM340 est un analyseur d’énergie triphasé conçu pour mesurer à la fois l’énergie et différentes variables électriques de l’installation, puis les transmettre au système de contrôle.

Son intégration avec les chargeurs Wallbox permet à l’infrastructure de recharge d’adapter son comportement à la puissance disponible dans le bâtiment.

Compatible avec Power Boost

L’une des principales applications du compteur est l’utilisation de Power Boost sur les chargeurs Wallbox compatibles.

Power Boost utilise la mesure de la consommation globale du bâtiment pour ajuster dynamiquement la puissance disponible pour la recharge du véhicule électrique.

Lorsque la maison ou l’installation augmente sa consommation, le chargeur peut réduire la puissance destinée au véhicule. Lorsque les autres consommations diminuent, le système peut à nouveau augmenter la puissance de charge dans les limites configurées.

Cela permet de mieux exploiter la puissance électrique disponible et aide à éviter que la somme de la consommation du bâtiment et de celle du véhicule ne dépasse la limite configurée pour l’installation.

Gestion dynamique de la charge

Le compteur fournit des informations électriques à l’écosystème Wallbox afin d’utiliser des fonctions de gestion énergétique dynamique dans les installations compatibles.

Dans les infrastructures comportant plusieurs chargeurs, Wallbox prévoit des solutions telles que Dynamic Power Sharing ou des systèmes équivalents de gestion dynamique, capables de répartir la puissance disponible entre différents points de recharge.

La compatibilité finale dépend du modèle de chargeur, de la configuration de l’installation et des fonctionnalités logicielles activées.

Compatible avec les solutions de charge solaire

L’EM340 fait partie des compteurs utilisés par Wallbox pour ses solutions de gestion énergétique compatibles avec la production photovoltaïque, historiquement appelées Eco-Smart et désormais intégrées dans les fonctions de Solar Charging de l’écosystème Wallbox.

Dans une installation compatible, le système peut utiliser les informations fournies par le compteur pour déterminer le flux énergétique du logement et gérer la recharge du véhicule en fonction de l’énergie disponible.

Les fonctions concrètes et les modes de charge disponibles dépendent du chargeur Wallbox et de la version du système de gestion énergétique installée.

Communication RS485

La communication entre le compteur et les chargeurs Wallbox compatibles s’effectue via RS485.

Sur l’EM340, cette communication utilise le protocole Modbus RTU, permettant de transmettre au système de gestion les valeurs électriques mesurées par le compteur.

Wallbox présente dans sa documentation d’installation le raccordement de l’EM340 via les bornes correspondant à :

• A- / RS485.
• B+ / RS485.
• GND.
• Terminaison de bus.

L’installation et la configuration du réseau RS485 doivent être réalisées en suivant le schéma correspondant au chargeur Wallbox utilisé.

Mesure de l’énergie active et réactive

La plateforme technique EM340 permet de mesurer différentes grandeurs liées à la consommation électrique.

Parmi les paramètres disponibles figurent :

• Énergie active : kWh.
• Énergie réactive : kvarh.
• Puissance active : kW.
• Puissance réactive : kvar.
• Puissance apparente : kVA.
• Tension entre phases : VLL.
• Tension phase-neutre : VLN.
• Intensité : A.
• Facteur de puissance : PF.
• Fréquence : Hz.

L’appareil peut fonctionner avec les informations globales du système et avec différentes variables correspondant à chaque phase.

Mesure de l’énergie importée et exportée

La famille EM340 permet de différencier l’énergie consommée du réseau et l’énergie exportée, une caractéristique particulièrement utile lorsque l’installation intègre une production photovoltaïque.

Cette capacité permet de fournir au système de gestion énergétique des informations sur le sens du flux de puissance.

Connexion directe 5(65) A

Le compteur utilise une entrée de courant spécifiée comme 5(65) A, c’est-à-dire un courant de base de 5 A et une intensité maximale continue de 65 A.

Étant un compteur à connexion directe, il n’a pas besoin de transformateurs de courant externes pour fonctionner dans cette plage.

Pour les installations triphasées avec des intensités supérieures, Wallbox propose des compteurs à mesure indirecte avec pinces pour des plages plus élevées.

Tension triphasée de 208 à 400 V entre phases

La plateforme EM340 est conçue pour des réseaux avec une tension de mesure de 208 à 400 V AC entre phases.

Elle peut être utilisée dans des systèmes triphasés compatibles à 3 ou 4 conducteurs selon la configuration électrique et le schéma de raccordement établi par le fabricant.

Autoalimenté par le réseau mesuré

L’EM340 est un compteur autoalimenté à partir de la tension électrique qu’il mesure, il n’a donc pas besoin d’une alimentation auxiliaire indépendante pour son fonctionnement normal.

La consommation propre spécifiée pour la famille EM340 est d’environ 1 W / 10 VA maximum.

Écran LCD rétroéclairé

Le compteur intègre un écran LCD rétroéclairé permettant de consulter directement depuis le tableau les principales grandeurs électriques.

La conception EM340 utilise trois lignes de huit chiffres et des zones tactiles pour naviguer entre les différentes pages d’informations et paramètres.

En plus du fonctionnement intégré avec Wallbox, cet affichage est utile lors de la mise en service, de la vérification et de la maintenance de l’installation.

Montage sur rail DIN

Le Wallbox 000002174 est conçu pour être installé dans des tableaux électriques sur rail DIN.

Il occupe 3 modules DIN, il faut donc réserver l’espace correspondant à l’intérieur de l’enveloppe électrique.

Les dimensions de la plateforme EM340 sont d’environ :

• Largeur : 54 mm.
• Hauteur : 90 mm.
• Profondeur : 63 mm.

Le poids du compteur EM340 est d’environ 240 g emballage compris, selon la fiche du fabricant de l’analyseur.

Protection frontale IP51

La famille EM340 dispose de :

• Protection frontale : IP51.
• Protection des bornes : IP20.

Le compteur est destiné à être monté à l’intérieur d’un tableau ou d’une enveloppe électrique appropriée, de sorte que le degré de protection final de l’installation dépendra de l’armoire utilisée.

Précision pour la supervision énergétique

L’EM340 répond à des spécifications de précision pour la mesure électrique professionnelle.

• Énergie active : classe 1 selon EN 62053-21.
• Énergie active : classe B selon EN 50470-3 pour les variantes correspondantes.
• Énergie réactive : classe 2 selon EN 62053-23.
• Précision du courant et de la tension : jusqu’à ±0,5 % de la lecture dans les conditions spécifiées par le fabricant.

Important : la référence 000002174 ne doit pas être confondue avec l’EM340 MID

Wallbox commercialise à la fois des compteurs EM340 standard et des versions EM340 MID. La référence 000002174 apparaît identifiée par Wallbox comme MTR-3P-65A / EM340-PRO380 triphasé de 65 A, tandis que la documentation actuelle des accessoires présente la version EM340 MID comme une catégorie distincte.

Par conséquent, il ne faut pas attribuer automatiquement à la référence 000002174 la certification MID destinée à la mesure fiscale ou à la facturation sans vérifier expressément que l’unité fournie correspond à une variante certifiée.

Caractéristiques techniques du Wallbox 000002174

• Marque : Wallbox.
• Référence : 000002174.
• Code produit : MTR-3P-65A.
• Modèle associé : EM340 / PRO380.
• Type : compteur d’énergie.
• Installation électrique : triphasée.
• Type de mesure : directe.
• Courant nominal/de base : 5 A.
• Courant maximal : 65 A.
• Tension de la famille EM340 : 208-400 V AC entre phases.
• Montage : rail DIN.
• Largeur : 3 modules DIN.
• Dimensions de l’EM340 : environ 54 x 90 x 63 mm.
• Communication avec Wallbox : RS485.
• Protocole : Modbus RTU.
• Écran : LCD rétroéclairé.
• Mesure de l’énergie active : oui.
• Mesure de l’énergie réactive : oui.
• Mesure par phase : oui.
• Mesure de l’énergie importée/exportée : oui.
• Power Boost : compatible dans les systèmes Wallbox pris en charge.
• Eco-Smart / Solar Charging : compatible selon le chargeur et la configuration.
• Dynamic Power Sharing : compatible selon l’infrastructure Wallbox.
• Protection frontale : IP51.
• Protection des bornes : IP20.
• Autoalimenté : oui.

Compteur Wallbox pour optimiser la recharge du véhicule électrique

Le Wallbox 000002174 permet d’intégrer la mesure de la consommation triphasée de l’installation avec des chargeurs Wallbox compatibles, en fournissant les informations nécessaires pour adapter la recharge du véhicule à l’énergie réellement disponible.

Sa mesure directe jusqu’à 65 A, son format compact de 3 modules DIN et sa communication RS485 en font une solution particulièrement adaptée aux installations domestiques et professionnelles triphasées où l’on souhaite utiliser Power Boost, des fonctions de charge solaire ou des systèmes de gestion dynamique de la puissance.

L’installation doit être réalisée par un professionnel qualifié et en suivant à la fois le schéma du compteur et la documentation spécifique du chargeur Wallbox avec lequel il sera utilisé.
