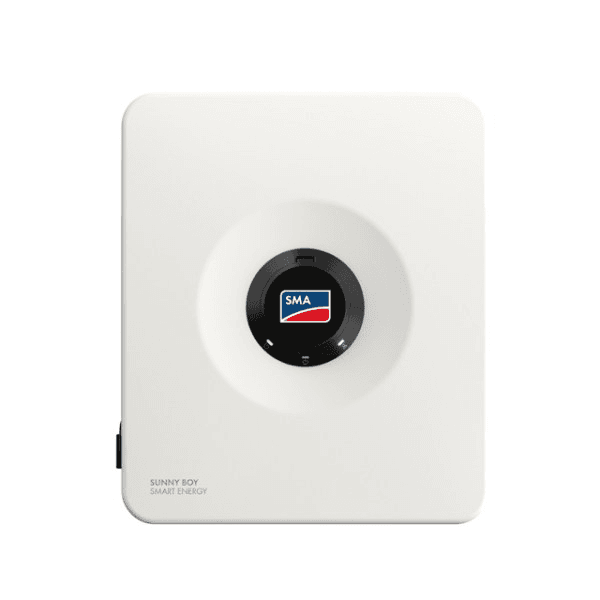

Onduleur solaire hybride monophasé 6 kW SMA Sunny Boy Smart Energy

Le onduleur solaire hybride monophasé SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 intègre dans un seul appareil les fonctions d’onduleur photovoltaïque et d’onduleur de batterie, permettant de produire, stocker et gérer l’énergie solaire d’une habitation. Il offre une puissance nominale de sortie de 6.000 watts, dispose de 3 suiveurs indépendants du point de puissance maximale et accepte une puissance photovoltaïque installée allant jusqu’à 12.000 watts-crête.

Sa connexion pour batteries haute tension permet de stocker les surplus photovoltaïques et de les utiliser ultérieurement, augmentant ainsi l’exploitation de l’énergie produite par l’installation. De plus, il intègre des fonctions avancées de gestion énergétique, d’optimisation de la production, de surveillance et d’alimentation de secours, faisant partie de l’écosystème SMA Home Energy Solution.

Onduleur hybride deux-en-un pour l’énergie solaire et le stockage

Le Sunny Boy Smart Energy combine dans un même appareil un onduleur photovoltaïque et un onduleur de batterie. L’énergie provenant des modules solaires peut être convertie directement en courant alternatif pour alimenter les consommations de la maison ou être injectée dans le réseau, en plus d’être utilisée pour charger une batterie compatible.

Lorsque l’installation a besoin d’énergie stockée, l’onduleur transforme le courant continu fourni par la batterie en courant alternatif compatible avec l’installation électrique.

SMA permet d’utiliser ce modèle comme onduleur hybride, onduleur photovoltaïque ou onduleur de batterie, offrant ainsi une grande flexibilité pour les installations neuves comme pour différentes configurations de stockage d’énergie.

Puissance nominale de 6 kilowatts en monophasé

Le modèle SBSE6.0-50 fournit une puissance active nominale de 6.000 watts à 230 volts et 50 hertz, avec une puissance apparente maximale de 6.000 voltampères.

La tension nominale en courant alternatif est de 230 ou 240 volts, avec une plage de fonctionnement comprise entre 184 et 253 volts. Le courant nominal de sortie est de 26,1 ampères et le courant maximal atteint 30 ampères.

Le facteur de puissance est de 1 à puissance nominale et peut être configuré dans la plage prévue par le fabricant afin de s’adapter aux exigences du réseau électrique.

Jusqu’à 12 kilowatts-crête de puissance photovoltaïque

Bien que sa puissance nominale de sortie soit de 6 kilowatts, le Sunny Boy Smart Energy 6.0 accepte une puissance maximale de modules photovoltaïques de 12.000 watts-crête.

Cette capacité permet de surdimensionner le champ photovoltaïque par rapport à la puissance nominale de l’onduleur, une stratégie qui peut favoriser une production plus élevée pendant les heures de faible irradiation et augmenter le rendement annuel de l’installation.

3 suiveurs MPP indépendants

L’onduleur intègre 3 suiveurs indépendants du point de puissance maximale, avec une entrée par suiveur. Cette configuration facilite l’installation de groupes de modules avec différentes orientations, inclinaisons ou conditions de production.

Les entrées A et B peuvent être configurées pour un fonctionnement en parallèle dans les conditions et versions de firmware compatibles indiquées par SMA.

Large plage de tension photovoltaïque

• Puissance photovoltaïque maximale : 12.000 watts-crête.
• Tension d’entrée maximale : 600 volts.
• Tension d’entrée minimale : 60 volts.
• Tension de démarrage : 66 volts.
• Plage de suivi du point de puissance maximale : entre 60 et 480 volts.
• Nombre de suiveurs MPP indépendants : 3.
• Nombre d’entrées par suiveur MPP : 1.
• Courant maximal utile par entrée : 15 ampères.
• Courant maximal de court-circuit par entrée : 30 ampères.
• Courant maximal de court-circuit sur l’ensemble des entrées : 60 ampères.

Connexion pour batterie haute tension

Le SMA Sunny Boy Smart Energy intègre une entrée indépendante pour batterie lithium-ion. La plage de tension admise se situe entre 90 et 500 volts, ce qui le destine à des systèmes de stockage haute tension compatibles.

SMA précise que seules des batteries homologuées par le fabricant doivent être utilisées. Parmi les solutions compatibles figure SMA Home Storage, ainsi que certaines batteries haute tension d’autres fabricants incluses dans la liste de compatibilité SMA en vigueur.

Charge rapide de la batterie

L’entrée batterie accepte un courant maximal de charge et de décharge de 30 ampères. Pour le modèle SBSE6.0-50, la puissance maximale de charge atteint 10.000 watts, tandis que la puissance maximale de décharge indiquée est de 6.316 watts.

• Type de batterie : lithium-ion compatible et homologuée par SMA.
• Nombre d’entrées indépendantes pour batterie : 1.
• Plage de tension de batterie : entre 90 et 500 volts.
• Courant maximal de charge : 30 ampères.
• Courant maximal de décharge : 30 ampères.
• Courant maximal de court-circuit : 55 ampères.
• Puissance maximale de charge : 10.000 watts.
• Puissance maximale de décharge : 6.316 watts.

Alimentation de secours intégrée

Le Sunny Boy Smart Energy intègre une fonction d’alimentation de secours manuelle qui peut être utilisée lors d’une coupure du réseau public pour alimenter certains usages grâce à l’énergie disponible dans la batterie et dans l’installation photovoltaïque.

La sortie d’alimentation de secours fournit une puissance nominale allant jusqu’à 3.680 watts à 230 volts. L’activation de ce mode se fait manuellement et nécessite que l’installation électrique soit préparée conformément aux instructions de SMA.

Secours automatique disponible via accessoires

L’onduleur est également prêt à faire partie d’un système de secours automatique au moyen des accessoires SMA compatibles. Cette fonction nécessite du matériel supplémentaire et ne doit pas être confondue avec la sortie d’alimentation de secours intégrée.

Dans une configuration de secours compatible, SMA spécifie pour l’onduleur une puissance nominale de secours monophasée allant jusqu’à 7.300 watts, avec une capacité temporaire supérieure pour certains pics de consommation.

Les accessoires de secours disponibles pour la gamme incluent des solutions telles que SMA Backup 1P et SMA Backup 3P, dont la sélection doit être effectuée selon la conception de l’installation.

Rendement maximal de 98,1 pour cent

Le Sunny Boy Smart Energy atteint un rendement maximal de 98,1 pour cent, permettant de convertir l’énergie photovoltaïque avec de faibles pertes électriques.

Le système utilise une architecture sans transformateur et un refroidissement par convection naturelle, évitant le besoin de ventilateurs pendant le fonctionnement habituel.

Les émissions acoustiques typiques se situent à environ 35 décibels, ce qui favorise son installation dans des environnements résidentiels.

SMA ShadeFix pour optimiser la production solaire

L’onduleur intègre SMA ShadeFix, la technologie intégrée de gestion de l’ombrage de SMA. Cette fonction analyse le comportement du champ photovoltaïque et optimise le point de fonctionnement des modules en présence d’ombres partielles ou d’autres conditions affectant la courbe de production.

La fonction est intégrée directement dans le logiciel de l’onduleur et ne nécessite pas d’optimiseurs individuels installés sur chaque module pour assurer sa fonction de gestion du point de puissance maximale.

SMA ArcFix pour la détection d’arcs électriques

Le Sunny Boy Smart Energy intègre SMA ArcFix, un système de détection d’arcs électriques en courant continu. L’appareil surveille l’installation photovoltaïque et peut interrompre l’injection d’énergie lorsqu’il identifie les conditions associées à un arc électrique.

Cette fonction fait partie des protections intégrées par SMA pour renforcer la sécurité de fonctionnement de l’installation photovoltaïque.

Protections électriques intégrées

L’onduleur intègre différents systèmes internes de surveillance et de protection pour l’installation photovoltaïque, la batterie et le raccordement au réseau.

• Dispositif de déconnexion côté entrée.
• Détection d’arc électrique via SMA ArcFix.
• Surveillance des défauts à la terre.
• Surveillance du réseau électrique.
• Protection contre l’inversion de polarité en courant continu.
• Capacité face aux courts-circuits en courant alternatif.
• Unité de surveillance du courant résiduel sensible à tous les courants.
• Classe de protection électrique I.
• Catégorie de surtension III sur le réseau.
• Catégorie de surtension II sur la batterie et le champ photovoltaïque.

Il permet également l’ajout externe d’une protection contre les surtensions en courant continu de type II avec surveillance via des solutions compatibles.

Surveillance et gestion intelligente de l’énergie

Le SBSE6.0-50 intègre différentes interfaces de communication permettant de superviser la production photovoltaïque, la batterie et les flux énergétiques du système.

Il dispose d’une connectivité Wi-Fi et Ethernet et peut s’intégrer aux plateformes et appareils de l’écosystème SMA, notamment Sunny Portal powered by ennexOS, SMA Energy App, SMA 360° App, SMA Energy Meter et Sunny Home Manager.

Interfaces et protocoles de communication

• Wi-Fi : intégré.
• Ethernet : intégré, avec 2 ports.
• Communication avec la batterie via CAN : intégrée.
• RS-485 : intégré.
• Modbus SMA et SunSpec : compatible.
• Modbus RTU : compatible.
• SMA Speedwire et Webconnect : compatibles.
• SMA Battery Interface : intégrée.
• Sortie numérique : 1 sortie via relais multifonction compatible avec la fonction SG Ready.

Peut fonctionner comme System Manager

Dans les installations utilisant un SMA Energy Meter, le Sunny Boy Smart Energy peut fonctionner comme System Manager, agissant comme équipement central pour la gestion de l’énergie du foyer.

Dans cette configuration, il peut gérer les flux énergétiques du système, intégrer la production photovoltaïque et la batterie et gérer jusqu’à 3 appareils Sunny Boy Smart Energy avec batterie au sein d’une installation compatible.

Lorsque l’installation intègre Sunny Home Manager, cet appareil assume les fonctions centrales de gestion énergétique et les onduleurs sont intégrés comme équipements subordonnés.

Intégration avec pompe à chaleur et mobilité électrique

L’écosystème SMA permet d’intégrer l’onduleur avec d’autres consommateurs et producteurs d’énergie de la maison, tels que les pompes à chaleur et les solutions de recharge pour véhicules électriques.

Associé aux composants de gestion énergétique correspondants, le système peut coordonner l’énergie solaire disponible, le stockage et les différentes consommations afin d’augmenter l’exploitation locale de la production photovoltaïque.

Protection IP65 pour intérieur et extérieur

L’onduleur dispose d’un indice de protection IP65 selon la norme IEC 60529 et est conçu pour une installation aussi bien en intérieur qu’en extérieur, dans le respect des conditions de montage spécifiées par SMA.

Sa plage de température de fonctionnement se situe entre -25 et 60 degrés Celsius, avec réduction de puissance lorsque les conditions thermiques l’exigent.

Il peut fonctionner jusqu’à une altitude de 3.000 mètres au-dessus du niveau de la mer et supporte une humidité relative allant jusqu’à 100 pour cent dans les conditions définies par le fabricant.

Dimensions et poids

Le SMA Sunny Boy Smart Energy 6.0 présente un format compact pour un onduleur intégrant à la fois l’électronique photovoltaïque et la gestion de batterie.

• Largeur : 500 millimètres.
• Hauteur : 586 millimètres.
• Profondeur : 236 millimètres.
• Poids : 17,5 kilogrammes.
• Refroidissement : convection naturelle.
• Émissions acoustiques typiques : 35 décibels.
• Indice de protection : IP65.

Caractéristiques techniques du SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50

• Marque : SMA Solar.
• Gamme : Sunny Boy Smart Energy.
• Référence : SBSE6.0-50.
• Type de produit : onduleur solaire hybride monophasé.
• Fonctions : onduleur photovoltaïque et onduleur de batterie.
• Puissance nominale de sortie : 6.000 watts.
• Puissance apparente maximale : 6.000 voltampères.
• Tension nominale de sortie : 230 ou 240 volts.
• Plage de tension en courant alternatif : entre 184 et 253 volts.
• Fréquence du réseau : 50 ou 60 hertz.
• Courant nominal de sortie : 26,1 ampères.
• Courant maximal de sortie : 30 ampères.
• Rendement maximal : 98,1 pour cent.
• Puissance photovoltaïque maximale : 12.000 watts-crête.
• Tension photovoltaïque maximale : 600 volts.
• Plage de tension MPP : entre 60 et 480 volts.
• Tension d’entrée minimale : 60 volts.
• Tension de démarrage : 66 volts.
• Nombre de suiveurs MPP indépendants : 3.
• Courant maximal utile par entrée photovoltaïque : 15 ampères.
• Courant maximal de court-circuit par entrée : 30 ampères.
• Entrée indépendante pour batterie : 1.
• Technologie de batterie : lithium-ion homologuée par SMA.
• Plage de tension de batterie : entre 90 et 500 volts.
• Courant maximal de charge : 30 ampères.
• Courant maximal de décharge : 30 ampères.
• Puissance maximale de charge de batterie : 10.000 watts.
• Puissance maximale de décharge de batterie : 6.316 watts.
• Alimentation de secours intégrée : oui.
• Puissance nominale d’alimentation de secours : 3.680 watts.
• Activation de l’alimentation de secours : manuelle.
• Secours automatique : disponible via du matériel SMA supplémentaire compatible.
• SMA ShadeFix : intégré.
• SMA ArcFix : intégré.
• Surveillance du courant résiduel : intégrée.
• Wi-Fi : intégré.
• Ethernet : intégré.
• Nombre de ports Ethernet : 2.
• RS-485 : intégré.
• Communication CAN avec batterie : intégrée.
• Modbus : compatible.
• SMA Speedwire et Webconnect : compatibles.
• Sortie numérique : 1 relais multifonction compatible SG Ready.
• Indice de protection : IP65.
• Classe de protection électrique : classe I.
• Refroidissement : convection naturelle.
• Topologie : sans transformateur.
• Température de fonctionnement : entre -25 et 60 degrés Celsius.
• Altitude maximale de fonctionnement : 3.000 mètres.
• Largeur : 500 millimètres.
• Hauteur : 586 millimètres.
• Profondeur : 236 millimètres.
• Poids : 17,5 kilogrammes.

Onduleur hybride pour maximiser l’autoconsommation solaire

Le SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 concentre production photovoltaïque, stockage et gestion énergétique dans un seul onduleur monophasé. Ses 3 suiveurs MPP permettent de concevoir des champs solaires avec différentes orientations, tandis que sa capacité à connecter jusqu’à 12.000 watts-crête de modules offre une grande flexibilité dans le dimensionnement de l’installation.

La connexion pour batterie haute tension, le rendement maximal de 98,1 pour cent, les fonctions SMA ShadeFix et SMA ArcFix, l’alimentation de secours et la connectivité intégrée font du Sunny Boy Smart Energy le cœur d’une installation photovoltaïque résidentielle prête à exploiter à la fois la production solaire instantanée et l’énergie stockée.
