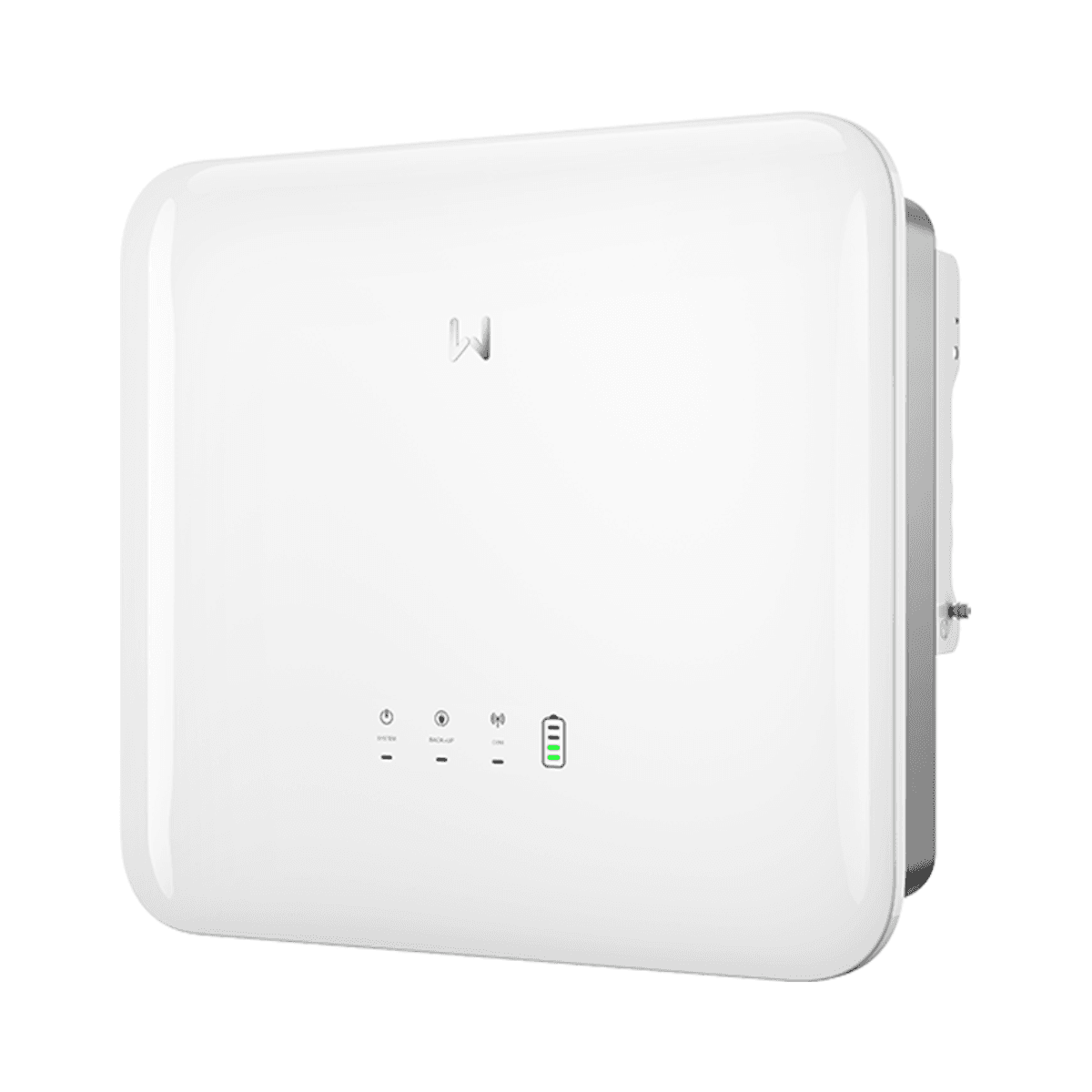

Onduleur solaire hybride triphasé 15 kW 2 MPPT GoodWe GW15K-ET-20

Le GoodWe GW15K-ET-20 est un onduleur solaire hybride triphasé de 15 kW appartenant à la série ET G2, conçu pour les installations photovoltaïques avec stockage d’énergie. Il combine la gestion de la production solaire, la charge et la décharge de batteries haute tension ainsi qu’une puissante sortie de secours, permettant d’augmenter l’autoconsommation et de maintenir alimentées les charges compatibles en cas de coupure du réseau électrique.

Ce modèle intègre 3 suiveurs MPPT indépendants, accepte jusqu’à 24.000 W de puissance photovoltaïque d’entrée et fonctionne avec des batteries lithium-ion haute tension dans une plage de 150 à 720 V. Son rendement maximal atteint 98,2 % et il dispose de la connectivité WiFi, LAN et Bluetooth, d’une protection IP66 et d’un refroidissement par convection naturelle.

Onduleur hybride triphasé de 15 kW

Le GW15K-ET-20 offre une puissance nominale de sortie de 15.000 W et une puissance apparente nominale et maximale au réseau de 15.000 VA. Il est conçu pour les réseaux triphasés de 380/400 V avec connexion 3L/N/PE et peut fonctionner à des fréquences nominales de 50 ou 60 Hz.

Le courant maximal de sortie vers le réseau est de 21,7 A. Le facteur de puissance peut être réglé de 0,8 capacitif à 0,8 inductif et la distorsion harmonique totale maximale reste inférieure à 3 %.

3 MPPT pour une plus grande flexibilité photovoltaïque

Contrairement à ce qui est indiqué initialement dans le titre fourni, la documentation officielle de GoodWe confirme que le GW15K-ET-20 dispose de 3 suiveurs MPPT indépendants, avec une chaîne photovoltaïque par MPPT.

Cette configuration permet de répartir les modules solaires entre trois groupes ayant des orientations, inclinaisons ou conditions d’irradiation différentes. Chaque MPPT effectue indépendamment le suivi du point de puissance maximale, facilitant la conception d’installations avec des toitures complexes.

L’onduleur accepte une puissance maximale d’entrée photovoltaïque de 24.000 W, une tension d’entrée maximale de 1.000 V et une plage de fonctionnement MPPT de 120 à 850 V. La tension nominale d’entrée est de 620 V et la tension de démarrage est de 150 V.

Compatible avec des modules photovoltaïques haute puissance

Chaque MPPT accepte un courant d’entrée maximal de 16 A et un courant de court-circuit maximal de 24 A. Ces caractéristiques permettent d’intégrer des modules photovoltaïques actuels à forte puissance, à condition que la conception du string respecte les limites électriques définies par GoodWe.

Prêt pour les batteries haute tension

En tant qu’onduleur hybride, le GoodWe GW15K-ET-20 intègre une entrée spécifique pour batteries lithium-ion compatibles. La plage de tension de batterie s’étend de 150 à 720 V, avec une tension nominale de 500 V.

Le courant continu maximal de charge et de décharge est de 40 A. Pour ce modèle, GoodWe annonce une puissance maximale de charge de 24.000 W et une puissance maximale de décharge de 16.500 W.

La communication avec le système de gestion de batterie BMS s’effectue via RS485 ou CAN, permettant de coordonner le fonctionnement de l’onduleur et de la batterie compatible.

Sortie de secours de 15 kVA

L’un des principaux avantages de la série ET G2 est sa capacité de secours. Le GW15K-ET-20 dispose d’une sortie de secours avec une puissance apparente nominale de 15.000 VA, ce qui lui permet de maintenir alimentées des charges sélectionnées lorsque l’alimentation du réseau est interrompue, à condition qu’il y ait suffisamment d’énergie disponible dans la batterie ou dans le champ photovoltaïque.

En fonctionnement hors réseau, il peut fournir jusqu’à 15.000 VA en continu et atteindre temporairement jusqu’à 18.000 VA pendant 60 secondes. Cette capacité supplémentaire facilite le démarrage et le fonctionnement de certains équipements présentant des besoins ponctuels supérieurs à leur consommation nominale.

GoodWe spécifie pour la série ET G2 une commutation de secours équivalente à un système UPS/ASI, avec un temps inférieur à 10 ms, conçue pour réduire les interruptions des charges connectées à la sortie de backup.

Fonctionnement triphasé avec charges déséquilibrées

La série ET G2 est conçue pour fonctionner avec des charges triphasées déséquilibrées, une caractéristique importante dans les habitations et les petites installations professionnelles où la consommation n’est pas répartie de manière égale entre les trois phases.

GoodWe prévoit la possibilité d’une alimentation 100 % déséquilibrée, permettant une gestion plus flexible des charges dans les limites électriques et de configuration établies pour le système.

Rendement maximal de 98,2 %

Le GoodWe GW15K-ET-20 atteint un rendement maximal de 98,2 % et un rendement européen de 97,5 %. Le rendement maximal dans le processus batterie-réseau est de 97,5 %, tandis que le rendement de suivi MPPT atteint 99,5 %.

Ces performances visent à minimiser les pertes lors de la conversion d’énergie et à exploiter efficacement à la fois la production photovoltaïque et l’énergie stockée.

Protections intégrées

L’onduleur intègre différentes fonctions de protection et de supervision pour le champ photovoltaïque, la batterie et la connexion au réseau.

• Détection de résistance d’isolement photovoltaïque : intégrée.
• Surveillance du courant résiduel : intégrée.
• Protection contre l’inversion de polarité CC : intégrée.
• Protection contre l’inversion de polarité de la batterie : intégrée.
• Protection anti-îlotage : intégrée.
• Protection contre les surintensités CA : intégrée.
• Protection contre les courts-circuits CA : intégrée.
• Protection contre les surtensions CA : intégrée.
• Interrupteur de courant continu : intégré.
• Protection contre les surtensions CC : SPD Type II.
• Protection contre les surtensions CA : SPD Type II.
• Arrêt à distance : intégré.
• PV AFCI 3.0 : disponible en option.

WiFi, LAN, Bluetooth, RS485 et CAN

Le GW15K-ET-20 offre différentes interfaces de communication pour s’intégrer dans des systèmes de supervision et de gestion énergétique. La communication avec le portail s’effectue via WiFi, LAN et Bluetooth, tandis que le compteur d’énergie utilise RS485.

Pour la communication avec le système BMS de la batterie, il dispose d’interfaces RS485 et CAN. L’équipement intègre des indicateurs LED et permet la configuration et la supervision via WLAN et l’application compatible GoodWe.

Compteur intelligent intégré

GoodWe présente la série ET G2 avec compteur intelligent intégré, facilitant la supervision des flux d’énergie entre production photovoltaïque, batterie, consommations et réseau électrique. Ces informations permettent au système de gérer les différentes sources d’énergie et d’optimiser les stratégies d’autoconsommation.

Protection IP66 et refroidissement naturel

L’onduleur présente un indice de protection IP66, offrant une résistance élevée à la poussière et à l’eau. Il est conçu pour un montage mural et peut fonctionner dans une plage de température ambiante comprise entre -35 et +60 °C.

Le refroidissement est assuré par convection naturelle, évitant le recours à des ventilateurs pour la dissipation habituelle de la chaleur. L’équipement accepte une humidité relative de 0 à 100 % et une altitude maximale de fonctionnement de 4.000 mètres.

Caractéristiques techniques du GoodWe GW15K-ET-20

• Marque : GoodWe.
• Référence : GW15K-ET-20.
• Série : ET G2.
• Type : onduleur solaire hybride.
• Réseau : triphasé.
• Puissance nominale de sortie : 15.000 W.
• Puissance apparente nominale au réseau : 15.000 VA.
• Puissance apparente maximale au réseau : 15.000 VA.
• Tension nominale de sortie : 400 / 380 V, 3L/N/PE.
• Fréquence nominale : 50 / 60 Hz.
• Courant maximal de sortie vers le réseau : 21,7 A.
• Facteur de puissance : de 0,8 capacitif à 0,8 inductif.
• Distorsion harmonique totale : <3 %.
• Nombre de MPPT : 3.
• Strings par MPPT : 1.
• Puissance maximale d’entrée photovoltaïque : 24.000 W.
• Tension maximale d’entrée PV : 1.000 V.
• Plage de tension MPPT : 120-850 V.
• Tension de démarrage PV : 150 V.
• Tension nominale PV : 620 V.
• Courant maximal d’entrée par MPPT : 16 A.
• Courant maximal de court-circuit par MPPT : 24 A.
• Type de batterie : lithium-ion.
• Nombre d’entrées batterie : 1.
• Plage de tension de batterie : 150-720 V.
• Tension nominale de batterie : 500 V.
• Tension de démarrage de batterie : 150 V.
• Courant continu maximal de charge : 40 A.
• Courant continu maximal de décharge : 40 A.
• Puissance maximale de charge : 24.000 W.
• Puissance maximale de décharge : 16.500 W.
• Puissance nominale de backup : 15.000 VA.
• Puissance maximale de backup hors réseau : 15.000 VA en continu / 18.000 VA pendant 60 s.
• Courant maximal en sortie de secours : 21,7 A / 26,1 A pendant 60 s.
• Temps de commutation de backup : <10 ms selon GoodWe.
• Rendement maximal : 98,2 %.
• Rendement européen : 97,5 %.
• Rendement maximal batterie-réseau : 97,5 %.
• Rendement MPPT : 99,5 %.
• Communication avec BMS : RS485 et CAN.
• Communication avec compteur : RS485.
• Connectivité avec portail : WiFi, LAN et Bluetooth.
• Interface utilisateur : LED, WLAN et application.
• Protection contre les surtensions CC : Type II.
• Protection contre les surtensions CA : Type II.
• AFCI 3.0 : en option.
• Refroidissement : convection naturelle.
• Indice de protection : IP66.
• Température de fonctionnement : -35 à +60 °C.
• Humidité relative : 0-100 %.
• Altitude maximale : 4.000 m.
• Topologie : sans isolation.
• Montage : mural.
• Dimensions : 496 x 460 x 221 mm.
• Poids : 25 kg.

Gestion complète de la production, du stockage et du secours

Le GoodWe GW15K-ET-20 réunit dans un seul équipement la conversion de l’énergie photovoltaïque, la gestion de batteries haute tension et une sortie de secours triphasée de 15 kVA. Ses trois MPPT permettent de concevoir des champs solaires avec différentes orientations, tandis que l’entrée photovoltaïque jusqu’à 24 kW offre une large marge pour dimensionner l’installation.

L’association de 15 kW de puissance nominale, d’un rendement maximal de 98,2 %, d’une batterie de 150 à 720 V, d’un backup avec commutation rapide, d’une protection IP66 et de la connectivité WiFi, LAN et Bluetooth fait du GW15K-ET-20 une solution particulièrement complète pour les installations photovoltaïques triphasées avec stockage et recherche d’une plus grande autonomie énergétique.

Important : la batterie, le champ photovoltaïque, les protections externes et les autres composants de l’installation doivent être sélectionnés parmi des solutions compatibles et dimensionnés conformément aux spécifications de GoodWe et à la réglementation applicable.
