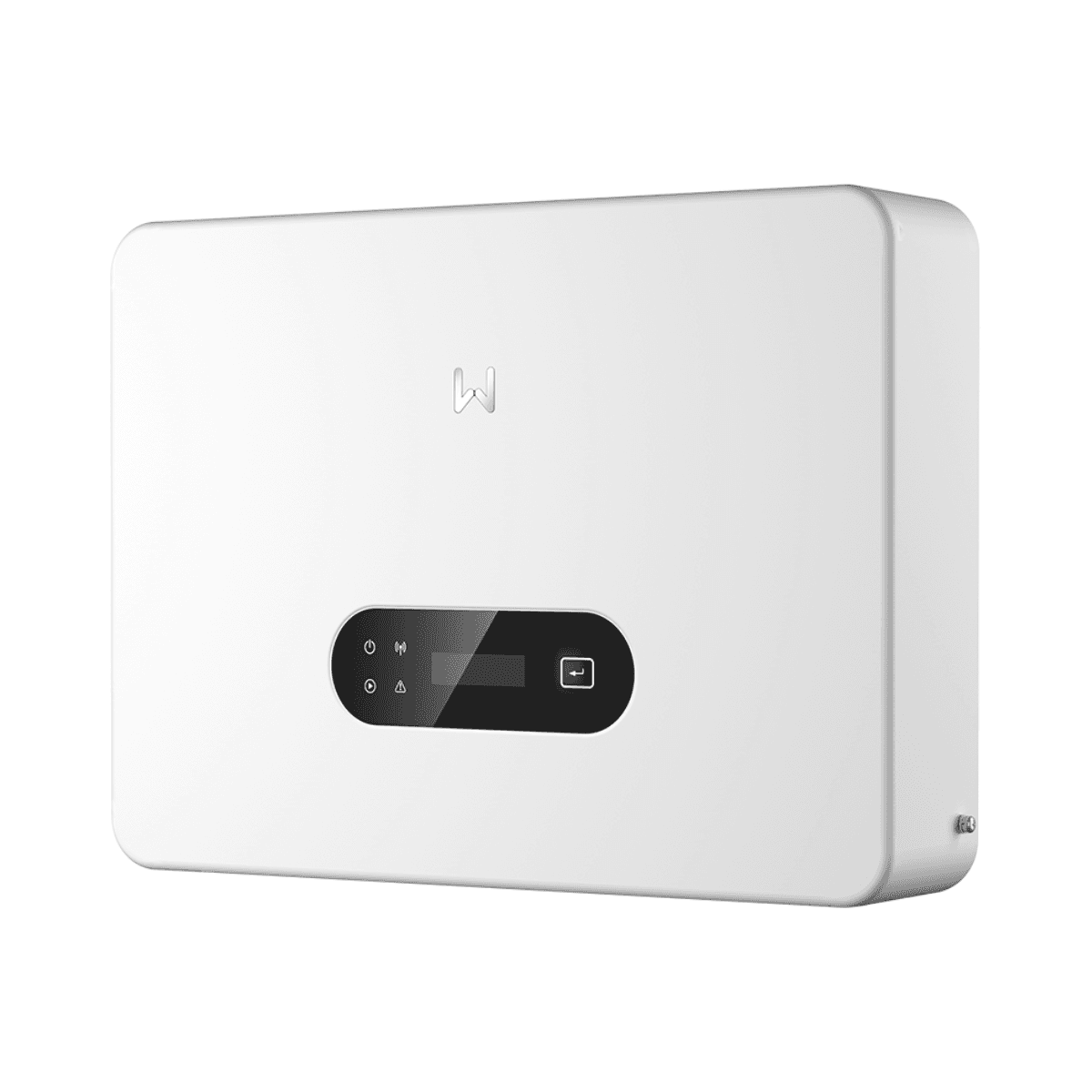

Onduleur solaire monophasé 8,5 kW 3 MPPT GoodWe GW8.5K-MS-G40

L’onduleur solaire monophasé GoodWe GW8.5K-MS-G40 est un onduleur string de 8,5 kW appartenant à la quatrième génération de la série MS G4. Il est spécialement conçu pour les installations photovoltaïques résidentielles nécessitant une puissance élevée et une grande flexibilité dans la configuration des panneaux, avec 3 trackers MPPT indépendants et une entrée photovoltaïque par MPPT.

Grâce à ses 20 A de courant maximal par MPPT, sa compatibilité avec un surdimensionnement photovoltaïque jusqu’à 200 % et son rendement maximal de 97,9 %, le GW8.5K-MS-G40 est prêt à fonctionner avec des modules photovoltaïques modernes à haute puissance. Sa conception est complétée par une protection IP66, un refroidissement par convection naturelle et un fonctionnement acoustique inférieur à 30 dB.

Onduleur monophasé de 8,5 kW avec 3 MPPT

Le GoodWe GW8.5K-MS-G40 fournit une puissance nominale et maximale de sortie de 8 500 W, avec une puissance apparente maximale de 8 500 VA. Il est conçu pour les réseaux électriques monophasés de 220, 230 ou 240 V et fonctionne à une fréquence nominale de 50 ou 60 Hz.

L’un de ses principaux atouts est l’intégration de 3 trackers MPPT indépendants. Chaque MPPT accepte une chaîne photovoltaïque, ce qui permet de répartir le champ solaire en jusqu’à trois groupes avec des conditions de fonctionnement différentes.

Cette architecture est particulièrement intéressante sur les toitures avec plusieurs orientations, différentes inclinaisons ou des zones présentant des conditions d’irradiation distinctes, car chaque string bénéficie de son propre suivi du point de puissance maximale.

20 A de courant maximal par MPPT

Chacun des trois MPPT admet un courant d’entrée maximal de 20 A et un courant de court-circuit maximal de 26 A. Ces performances améliorent la compatibilité avec les modules photovoltaïques actuels à forte puissance et à courant élevé.

La tension d’entrée photovoltaïque maximale est de 600 V, tandis que la plage de fonctionnement MPPT se situe entre 40 et 560 V. La tension de démarrage n’est que de 50 V et la tension nominale d’entrée atteint 360 V.

Surdimensionnement photovoltaïque jusqu’à 200 %

GoodWe spécifie pour la série MS G4 un surdimensionnement photovoltaïque allant jusqu’à 200 %. Cette caractéristique permet de connecter une puissance de modules supérieure à la puissance nominale de sortie de l’onduleur, à condition de respecter les tensions, courants et autres limites électriques définies par le fabricant.

Le surdimensionnement du champ photovoltaïque peut aider à augmenter le nombre d’heures pendant lesquelles l’onduleur fonctionne près de sa puissance optimale, en particulier lors des périodes de faible irradiation, en début de matinée ou en fin d’après-midi.

Rendement maximal de 97,9 %

Le GW8.5K-MS-G40 atteint un rendement maximal de 97,9 % et un rendement européen de 97,3 %, permettant de convertir avec d’excellentes performances l’énergie en courant continu provenant des panneaux en courant alternatif utilisable par l’installation.

Le courant de sortie maximal est de 38,7 A. Le facteur de puissance est d’environ 1 et peut être réglé entre 0,8 capacitif et 0,8 inductif. La distorsion harmonique totale maximale indiquée par GoodWe est inférieure à 3 %.

Protections intégrées pour l’installation photovoltaïque

GoodWe équipe le GW8.5K-MS-G40 de différentes fonctions de protection et de supervision, tant côté courant continu que côté courant alternatif.

• Surveillance du courant par string photovoltaïque : intégrée.
• Détection de la résistance d’isolement photovoltaïque : intégrée.
• Surveillance du courant résiduel : intégrée.
• Protection contre l’inversion de polarité CC : intégrée.
• Protection anti-îlotage : intégrée.
• Protection contre les surintensités CA : intégrée.
• Protection contre les courts-circuits CA : intégrée.
• Protection contre les surtensions CA : intégrée.
• Interrupteur CC : intégré.
• Protection contre les surtensions CC : SPD Type II.
• Protection contre les surtensions CA : SPD Type II.
• Arrêt à distance : intégré.
• AFCI : disponible en option.

AFCI 3.0 en option avec détection d’arc

La série MS G4 peut intégrer en option l’AFCI 3.0, une fonction de détection et d’interruption des arcs électriques en courant continu. GoodWe utilise une technologie assistée par intelligence artificielle pour identifier les situations compatibles avec un arc et agir sur le système.

Cette fonctionnalité constitue une option de sécurité supplémentaire pour les installations nécessitant une protection contre certains défauts d’arc dans le champ photovoltaïque.

WiFi, LAN, Bluetooth, RS485 et 4G

Le GoodWe GW8.5K-MS-G40 offre différentes possibilités de communication pour la supervision et l’intégration de l’installation. La fiche technique prévoit des interfaces RS485, WiFi, LAN, Bluetooth et 4G, selon la configuration et les accessoires utilisés.

Le protocole de communication est Modbus RTU compatible avec SunSpec. L’interface de l’appareil utilise des indicateurs LED et prend en charge un écran LCD en option, ainsi qu’une gestion via WLAN et une application compatible.

Prêt pour les installations en parallèle

La série MS G4 peut être utilisée dans des installations parallèles mixtes avec des onduleurs GoodWe DNS G4 via le module de communication intelligent EzLink3000.

Cette possibilité facilite l’extension modulaire des installations photovoltaïques lorsqu’il est nécessaire d’augmenter la puissance installée tout en conservant une architecture d’onduleurs GoodWe compatible.

Fonctionnement silencieux sans ventilateurs

Le GW8.5K-MS-G40 utilise un refroidissement par convection naturelle. Ne dépendant pas de ventilateurs pour son refroidissement habituel, GoodWe annonce une émission acoustique inférieure à 30 dB.

Cette caractéristique est particulièrement adaptée aux installations résidentielles où l’onduleur peut être placé à proximité des espaces habités. La consommation nocturne de l’appareil est inférieure à 1 W.

Protection IP66

Le boîtier présente un indice de protection IP66, offrant une résistance élevée contre la pénétration de la poussière et de l’eau. Cela augmente la flexibilité dans le choix de l’emplacement de l’onduleur, tout en respectant les instructions de montage et les distances indiquées par GoodWe.

La plage de température de fonctionnement se situe entre -25 et +60 °C et l’appareil accepte une humidité relative de 0 à 100 %. L’altitude maximale de fonctionnement indiquée par le fabricant est de 4 000 mètres.

Conception compacte et légère

Avec des dimensions de 493 x 365 x 187 mm et un poids de 16 kg, le GoodWe GW8.5K-MS-G40 offre un format compact compte tenu de sa puissance de 8,5 kW et de ses trois trackers MPPT.

Les entrées en courant continu utilisent des connecteurs MC4 compatibles avec des sections de câble de 4 à 6 mm². La connexion en courant alternatif utilise un système Plug & Play acceptant une section maximale de conducteur de 16 mm².

Caractéristiques techniques du GoodWe GW8.5K-MS-G40

• Marque : GoodWe.
• Référence : GW8.5K-MS-G40.
• Série : MS G4.
• Type : onduleur photovoltaïque string.
• Réseau : monophasé.
• Puissance nominale de sortie : 8 500 W.
• Puissance active maximale : 8 500 W.
• Puissance apparente nominale : 8 500 VA.
• Puissance apparente maximale : 8 500 VA.
• Tension nominale de sortie : 220 / 230 / 240 V, L/N/PE.
• Plage de tension de sortie : 160-270 V, selon la réglementation locale.
• Fréquence nominale : 50/60 Hz.
• Courant de sortie maximal : 38,7 A.
• Facteur de puissance : environ 1, réglable entre 0,8 capacitif et 0,8 inductif.
• Distorsion harmonique totale : <3 %.
• Nombre de MPPT : 3.
• Nombre de strings par MPPT : 1.
• Tension d’entrée PV maximale : 600 V.
• Plage de fonctionnement MPPT : 40-560 V.
• Tension de démarrage : 50 V.
• Tension nominale d’entrée : 360 V.
• Courant d’entrée maximal par MPPT : 20 A.
• Courant de court-circuit maximal par MPPT : 26 A.
• Surdimensionnement photovoltaïque : jusqu’à 200 % selon GoodWe.
• Rendement maximal : 97,9 %.
• Rendement européen : 97,3 %.
• Refroidissement : convection naturelle.
• Émission acoustique : <30 dB.
• Consommation nocturne : <1 W.
• Indice de protection : IP66.
• Température de fonctionnement : -25 à +60 °C.
• Humidité relative : 0-100 %.
• Altitude maximale : 4 000 m.
• Topologie : sans isolation.
• Communication : RS485, WiFi, LAN, Bluetooth et 4G.
• Protocole : Modbus RTU compatible avec SunSpec.
• Interface : LED, LCD en option et WLAN + application.
• Protection contre les surtensions CC : SPD Type II.
• Protection contre les surtensions CA : SPD Type II.
• AFCI : en option.
• Interrupteur CC : intégré.
• Dimensions : 493 x 365 x 187 mm.
• Poids : 16 kg.
• Connecteurs CC : MC4 pour câbles de 4-6 mm².
• Connecteur CA : Plug & Play pour conducteur jusqu’à 16 mm².

Particulièrement adapté aux toitures avec plusieurs orientations

L’intégration de trois MPPT indépendants rend le GoodWe GW8.5K-MS-G40 particulièrement adapté aux installations où les panneaux photovoltaïques doivent être répartis sur différents pans de toiture, orientations ou inclinaisons. Chaque string peut bénéficier d’un suivi indépendant afin d’optimiser son point de fonctionnement.

Ses 8,5 kW de puissance monophasée, 20 A par MPPT, un surdimensionnement photovoltaïque jusqu’à 200 %, un rendement maximal de 97,9 %, une protection IP66 et de larges options de communication font du GW8.5K-MS-G40 une solution complète pour les installations solaires résidentielles à forte puissance.

Important : le dimensionnement des strings et la puissance photovoltaïque connectée doivent toujours respecter les tensions, courants et autres limites définis par GoodWe, ainsi que la réglementation applicable à l’installation.
