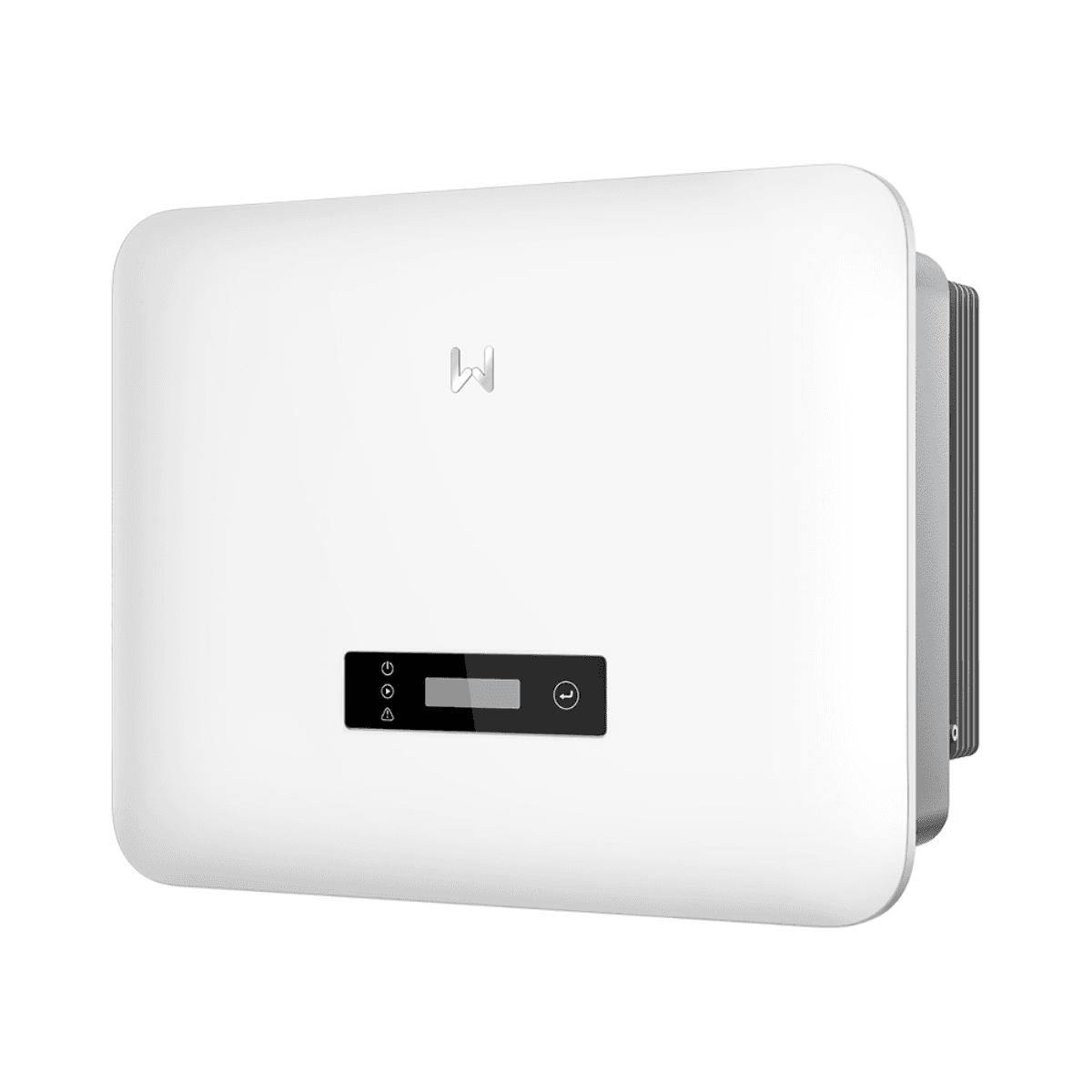

Onduleur solaire triphasé 15 kW GoodWe GW15K-SDT-30

Le onduleur solaire triphasé GoodWe GW15K-SDT-30 de la série SDT G3 est conçu pour les installations photovoltaïques résidentielles et commerciales qui exigent une puissance élevée, un rendement important et une intégration facile. Il fournit une puissance nominale de sortie de 15 kilowatts, accepte jusqu’à 22,5 kilowatts de puissance photovoltaïque d’entrée et dispose de 2 suiveurs MPPT indépendants pour optimiser la production des panneaux solaires.

Avec un rendement maximal de 98,5 pour cent, une protection extérieure IP66 et un refroidissement par convection naturelle, le GoodWe SDT G3 offre un fonctionnement efficace et silencieux. Son design compact, sa large plage de tension photovoltaïque et ses différentes options de communication facilitent son intégration dans des systèmes solaires triphasés d’autoconsommation raccordés au réseau.

Onduleur photovoltaïque triphasé GoodWe SDT G3 de 15 kilowatts

La référence GW15K-SDT-30 convertit le courant continu généré par les modules photovoltaïques en courant alternatif triphasé compatible avec le réseau électrique.

Sa puissance nominale de sortie est de 15 kilowatts, tandis que la puissance active maximale en courant alternatif atteint 16,5 kilowatts. Cette capacité permet de tirer parti d’installations photovoltaïques de forte puissance tout en conservant un format compact.

Jusqu’à 22,5 kilowatts de puissance photovoltaïque d’entrée

L’onduleur accepte une puissance photovoltaïque d’entrée maximale de 22,5 kilowatts, soit un rapport de surdimensionnement en courant continu pouvant atteindre 1,5 fois sa puissance nominale.

Cette possibilité offre une plus grande flexibilité lors de la conception du champ photovoltaïque et permet d’installer une puissance de modules supérieure à la puissance nominale de sortie de l’onduleur, tout en respectant les limites électriques définies par GoodWe.

2 suiveurs MPPT indépendants

Le GoodWe GW15K-SDT-30 dispose de 2 suiveurs du point de puissance maximale MPPT, avec une chaîne photovoltaïque par suiveur.

Les deux MPPT permettent de gérer indépendamment deux groupes de modules, facilitant les installations avec différentes orientations, inclinaisons ou conditions d’irradiation.

• Nombre de suiveurs MPPT : 2.
• Nombre de chaînes par MPPT : 1.
• Courant d’entrée maximal par MPPT : 22 ampères.
• Courant de court-circuit maximal par MPPT : 27,5 ampères.

Préparé pour les modules photovoltaïques haute puissance

Le courant d’entrée maximal de 22 ampères par MPPT permet d’utiliser l’onduleur avec des modules solaires modernes à courant élevé, à condition que les caractéristiques électriques du champ photovoltaïque restent dans les limites fixées par le fabricant.

Cette caractéristique facilite la conception d’installations avec des panneaux photovoltaïques de dernière génération et contribue à offrir une plus grande flexibilité lors du choix des modules.

Tension d’entrée maximale de 1 100 volts

L’onduleur accepte une tension d’entrée maximale de 1 100 volts et fonctionne avec une tension d’entrée nominale de 600 volts.

La plage de fonctionnement des suiveurs MPPT est comprise entre 140 et 1 000 volts, tandis que la plage MPPT pour un fonctionnement à puissance nominale du modèle de 15 kilowatts se situe entre 480 et 850 volts.

• Tension d’entrée maximale : 1 100 volts.
• Tension d’entrée nominale : 600 volts.
• Tension de démarrage : 160 volts.
• Plage de fonctionnement MPPT : entre 140 et 1 000 volts.
• Plage MPPT à puissance nominale : entre 480 et 850 volts.

Puissance nominale triphasée de 15 kilowatts

Du côté courant alternatif, le GW15K-SDT-30 fournit une puissance active nominale de 15 kilowatts et une puissance apparente nominale de 15 kilovoltampères.

La puissance active maximale atteint 16,5 kilowatts, tandis que le courant nominal de sortie est de 21,8 ampères et que le courant maximal de sortie atteint 25 ampères.

Compatible avec les réseaux triphasés courants

L’onduleur prend en charge les principales tensions utilisées sur les réseaux triphasés européens :

• 220/380 volts.
• 230/400 volts.
• 240/415 volts.

Il peut être utilisé dans des configurations 3L/N/PE ou 3L/PE selon les caractéristiques du réseau et les exigences locales d’installation.

La fréquence nominale du réseau peut être de 50 ou 60 hertz.

Rendement maximal de 98,5 pour cent

Le GoodWe GW15K-SDT-30 atteint un rendement maximal de 98,5 pour cent et un rendement européen de 98,2 pour cent, réduisant les pertes lors de la conversion de l’énergie photovoltaïque en courant alternatif.

Sa topologie est sans isolation par transformateur, une configuration courante dans les onduleurs photovoltaïques modernes visant à obtenir un rendement élevé et un encombrement réduit.

Refroidissement naturel et fonctionnement silencieux

Le modèle de 15 kilowatts utilise un refroidissement par convection naturelle, sans ventilateur pour son fonctionnement habituel.

GoodWe indique une émission acoustique inférieure à 30 décibels, ce qui favorise son installation dans des environnements résidentiels et commerciaux où la réduction du bruit de fonctionnement est recherchée.

Protection IP66 pour installation intérieure et extérieure

L’onduleur dispose d’un indice de protection IP66, offrant une protection élevée contre la pénétration de poussière et d’eau dans les conditions définies par cette classification.

De plus, GoodWe prévoit une classe anticorrosion C4, offrant une résistance aux environnements présentant une exposition importante à la corrosion.

Ces caractéristiques permettent d’utiliser l’onduleur dans des installations intérieures ou extérieures, à condition de respecter les exigences de positionnement et de montage définies par le fabricant.

Large plage de température de fonctionnement

Le GW15K-SDT-30 est conçu pour fonctionner avec des températures ambiantes comprises entre -30 et 60 degrés Celsius.

La réduction de puissance liée à la température commence à partir d’environ 45 degrés Celsius, selon les conditions réelles de fonctionnement.

• Température de fonctionnement : entre -30 et 60 degrés Celsius.
• Température de stockage : entre -40 et 70 degrés Celsius.
• Humidité relative : entre 0 et 100 pour cent.
• Altitude maximale de fonctionnement : 4 000 mètres.

Protections électriques intégrées

L’onduleur intègre différents systèmes de protection destinés à surveiller à la fois le champ photovoltaïque et le raccordement au réseau électrique.

• Surveillance du courant des chaînes photovoltaïques.
• Détection de la résistance d’isolement photovoltaïque.
• Surveillance du courant résiduel.
• Protection contre l’inversion de polarité en courant continu.
• Protection anti-îlotage.
• Protection contre les surintensités en courant alternatif.
• Protection contre les courts-circuits en courant alternatif.
• Protection contre les surtensions en courant alternatif.
• Interrupteur de courant continu intégré.
• Arrêt à distance intégré.

Protection contre les surtensions

Le GoodWe GW15K-SDT-30 intègre de série une protection contre les surtensions de type III en courant continu et en courant alternatif.

GoodWe prévoit également la possibilité de configurer l’équipement avec des protections contre les surtensions de type II en option, selon la version et la configuration demandée.

AFCI en option pour la détection d’arcs

L’onduleur peut intégrer en option une protection AFCI contre les défauts d’arc électrique côté courant continu.

Lorsque le système détecte les conditions associées à un arc électrique, l’onduleur peut arrêter son fonctionnement afin de contribuer à protéger l’installation photovoltaïque.

Fonctions optionnelles pour les installations avancées

GoodWe prévoit différentes options supplémentaires pour la série SDT G3, notamment :

• AFCI pour la détection d’arc électrique.
• Système d’arrêt rapide.
• Récupération PID.
• Alimentation électrique nocturne.

La disponibilité de ces fonctions dépend de la version exacte de l’équipement et des accessoires ou configurations sélectionnés.

Communication et supervision de l’installation solaire

L’onduleur intègre une communication RS485 et prend en charge différents modules de communication pour superviser l’état de fonctionnement de l’installation photovoltaïque.

Selon la configuration, il peut utiliser une communication via Wi-Fi, Ethernet, Bluetooth ou 4G. Les options exactes dépendent du module de communication installé.

Les protocoles compatibles incluent Modbus RTU conforme à SunSpec et Modbus TCP.

Supervision via les applications GoodWe

La connectivité de l’onduleur permet de consulter les paramètres de fonctionnement et de production via les outils de supervision compatibles de GoodWe.

La communication Bluetooth permet une configuration locale, tandis que les modules de communication compatibles facilitent la connexion aux plateformes de supervision du fabricant.

Compatible avec la surveillance de la consommation

Lorsqu’il est associé à un compteur intelligent GoodWe compatible, l’installation peut intégrer des fonctions supplémentaires telles que la surveillance de la consommation d’énergie 24 heures sur 24 et certaines fonctions de gestion intelligente de l’énergie.

Cette intégration permet de visualiser non seulement la production photovoltaïque, mais aussi le comportement énergétique global de l’installation.

Design compact de 16,6 kilogrammes

Le GW15K-SDT-30 combine ses 15 kilowatts de puissance nominale avec un boîtier relativement compact et léger.

• Largeur : 491 millimètres.
• Hauteur : 392 millimètres.
• Profondeur : 210 millimètres.
• Poids : environ 16,6 kilogrammes.

Ces dimensions facilitent le transport, la manipulation et le montage de l’équipement par rapport à des onduleurs triphasés de plus grande taille.

Connecteurs pour le champ photovoltaïque et le réseau

Les entrées en courant continu utilisent des connecteurs MC4 pour des conducteurs de sections comprises entre 4 et 6 millimètres carrés.

Le raccordement en courant alternatif utilise un terminal OT/DT qui accepte des conducteurs jusqu’à 16 millimètres carrés pour cette référence.

Caractéristiques techniques du GoodWe GW15K-SDT-30

• Marque : GoodWe.
• Série : SDT G3.
• Référence : GW15K-SDT-30.
• Type de produit : onduleur photovoltaïque triphasé raccordé au réseau.
• Puissance nominale de sortie : 15 kilowatts.
• Puissance active maximale de sortie : 16,5 kilowatts.
• Puissance apparente nominale : 15 kilovoltampères.
• Puissance apparente maximale : 16,5 kilovoltampères.
• Puissance photovoltaïque d’entrée maximale : 22,5 kilowatts.
• Tension d’entrée maximale : 1 100 volts.
• Tension d’entrée nominale : 600 volts.
• Tension de démarrage : 160 volts.
• Plage de fonctionnement MPPT : entre 140 et 1 000 volts.
• Plage MPPT à puissance nominale : entre 480 et 850 volts.
• Nombre de suiveurs MPPT : 2.
• Nombre de chaînes par MPPT : 1.
• Courant d’entrée maximal par MPPT : 22 ampères.
• Courant de court-circuit maximal par MPPT : 27,5 ampères.
• Courant nominal de sortie : 21,8 ampères.
• Courant maximal de sortie : 25 ampères.
• Tensions nominales de sortie : 220/380, 230/400 ou 240/415 volts.
• Configuration réseau : 3L/N/PE ou 3L/PE.
• Fréquence nominale : 50 ou 60 hertz.
• Facteur de puissance : environ 1, réglable entre 0,8 en avance et 0,8 en retard.
• Distorsion harmonique totale maximale : inférieure à 3 pour cent.
• Rendement maximal : 98,5 pour cent.
• Rendement européen : 98,2 pour cent.
• Indice de protection : IP66.
• Classe anticorrosion : C4.
• Classe de protection électrique : classe I.
• Refroidissement : convection naturelle.
• Émission acoustique : inférieure à 30 décibels.
• Topologie : sans isolation par transformateur.
• Autoconsommation nocturne : inférieure à 1 watt.
• Température de fonctionnement : entre -30 et 60 degrés Celsius.
• Température de stockage : entre -40 et 70 degrés Celsius.
• Altitude maximale de fonctionnement : 4 000 mètres.
• Humidité relative : entre 0 et 100 pour cent.
• Communication : RS485 et options Wi-Fi, Ethernet, Bluetooth ou 4G selon la configuration.
• Protocoles : Modbus RTU conforme à SunSpec et Modbus TCP.
• Interrupteur de courant continu : intégré.
• Arrêt à distance : intégré.
• AFCI : en option.
• Arrêt rapide : en option.
• Récupération PID : en option.
• Protection contre les surtensions : type III de série, type II en option en courant continu et alternatif.
• Connecteurs photovoltaïques : MC4.
• Largeur : 491 millimètres.
• Hauteur : 392 millimètres.
• Profondeur : 210 millimètres.
• Poids : environ 16,6 kilogrammes.

Onduleur triphasé compact pour autoconsommation résidentielle et commerciale

Le GoodWe GW15K-SDT-30 combine 15 kilowatts de puissance nominale, la capacité de raccorder jusqu’à 22,5 kilowatts de modules photovoltaïques et 2 suiveurs MPPT dans un équipement compact, silencieux et conçu pour fonctionner en extérieur grâce à sa protection IP66.

Son rendement élevé, sa compatibilité avec les modules solaires à fort courant, ses protections intégrées et ses options de supervision font de la série SDT G3 une solution particulièrement adaptée aux installations photovoltaïques triphasées résidentielles et commerciales qui cherchent à maximiser la production et à disposer d’une gestion avancée du système.
