Cadre Duofix avec réservoir pour WC suspendu 114cm

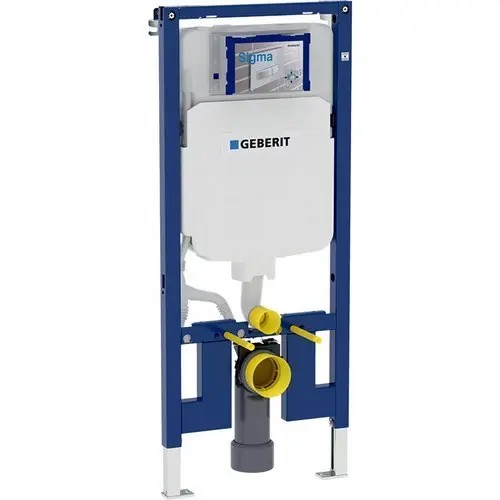

Élément Geberit Duofix de 114 cm avec réservoir encastré Sigma 8 cm et coude d’évacuation en PVC, conçu pour WC suspendus. Structure autoportante avec revêtement en poudre résistant à la corrosion. Série de fabrication 2025. Adapté à une commande frontale avec chasse simple, double ou interrompable. Réservoir entièrement isolé contre la condensation.

Applications

• Murs à ossature métallique et bois.
• Murs avec système Geberit Duofix.
• Installation sur murs à ossature, hauteur totale ou partielle.
• Installation sur cloisons à hauteur totale.
• Hauteurs de rehausse de 0 à 30 cm.
• WC suspendus avec dimensions de raccordement selon EN 33.

Caractéristiques principales

• Châssis autoportant peint au four, protégé contre la corrosion.

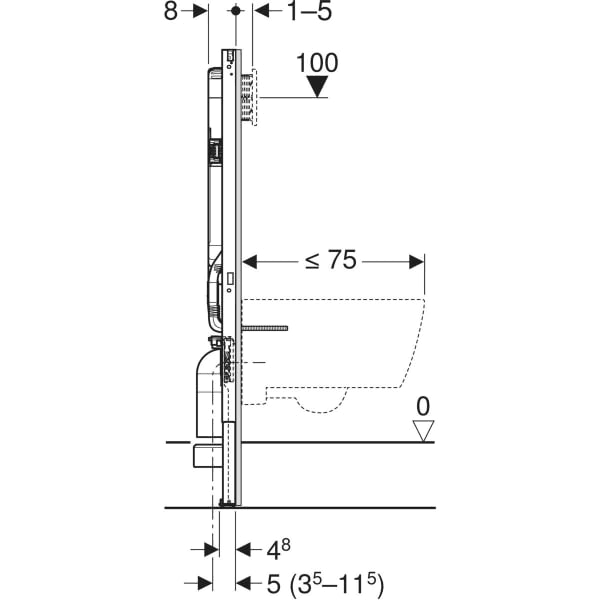

• Compatibilité avec des projections de cuvette jusqu’à 70–75 cm.
• Platine amovible pour fixation latérale sur profilés métalliques/bois ou montants Duofix.
• Position alternative de fixation pour ancrages muraux.
• Étriers d’appui orientables pour profilés UW 50 et UW 75 ; montage sur rail Duofix sans outils.
• Pieds galvanisés antidérapants et réglables.
• Coude d’évacuation montable sans outils ; réglage en profondeur de 80 mm et possibilité de montage vertical avancé.
• Coude d’évacuation rallongé pour raccordement au sol.
• Avec tube guide pour future arrivée d’eau des WC-douche Geberit AquaClean et pour le câblage.
• Raccordement d’alimentation supérieur gauche ; boîte de protection découpable contre l’humidité et la saleté.
• Entretien et réglages du réservoir sans outils.

Informations techniques

• Pression dynamique : 0,1–10 bar.
• Température maximale de l’eau : 25 °C.
• Volume de chasse (réglage usine) : 6/3 l.
• Chasse totale, plage de réglage : 4 / 4,5 / 6 / 7,5 l.
• Chasse partielle, plage de réglage : 2–4 l.
• Matériau du châssis : acier avec revêtement en poudre.

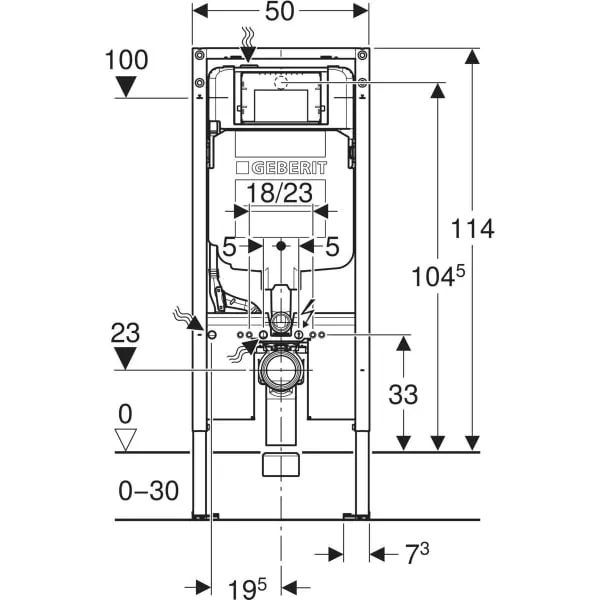

Dimensions

• Hauteur de l’élément : 1140 mm.
• Largeur du châssis : 500 mm.
• Épaisseur du réservoir : 80 mm (Sigma 8 cm).

Contenu de la livraison

• Raccordement d’alimentation Rp 1/2" (compatible avec MasterFix et MeplaFix) avec robinet d’arrêt intégré.
• Boîte de pré-montage pour accès / boîte de protection.
• 2 ancrages muraux.
• Kit de manchons pour WC ø 90 mm.
• Coude d’évacuation en PVC ø 90 mm et manchon adaptateur ø 90/110 mm.
• Matériel de fixation et de protection.

Accessoires complémentaires (en option)

• Kit d’installation de pied Duofix pour mur arrière.
• Kit d’isolation acoustique Geberit pour WC suspendu.
• Kit de rallonges de pieds Duofix (20 cm).
• Tiroir pour stick Geberit DuoFresh (réservoir Sigma 8 cm).
• Module Geberit DuoFresh avec déclenchement automatique et tiroir pour stick (réservoir Sigma 8 cm).

Notes d’installation

• Commande frontale compatible avec plaques Geberit Sigma (non incluses).
• Permet une chasse immédiate avec les réglages d’usine.
• Inclut fixation pour raccordement électrique et conduit pour alimentation AquaClean.
