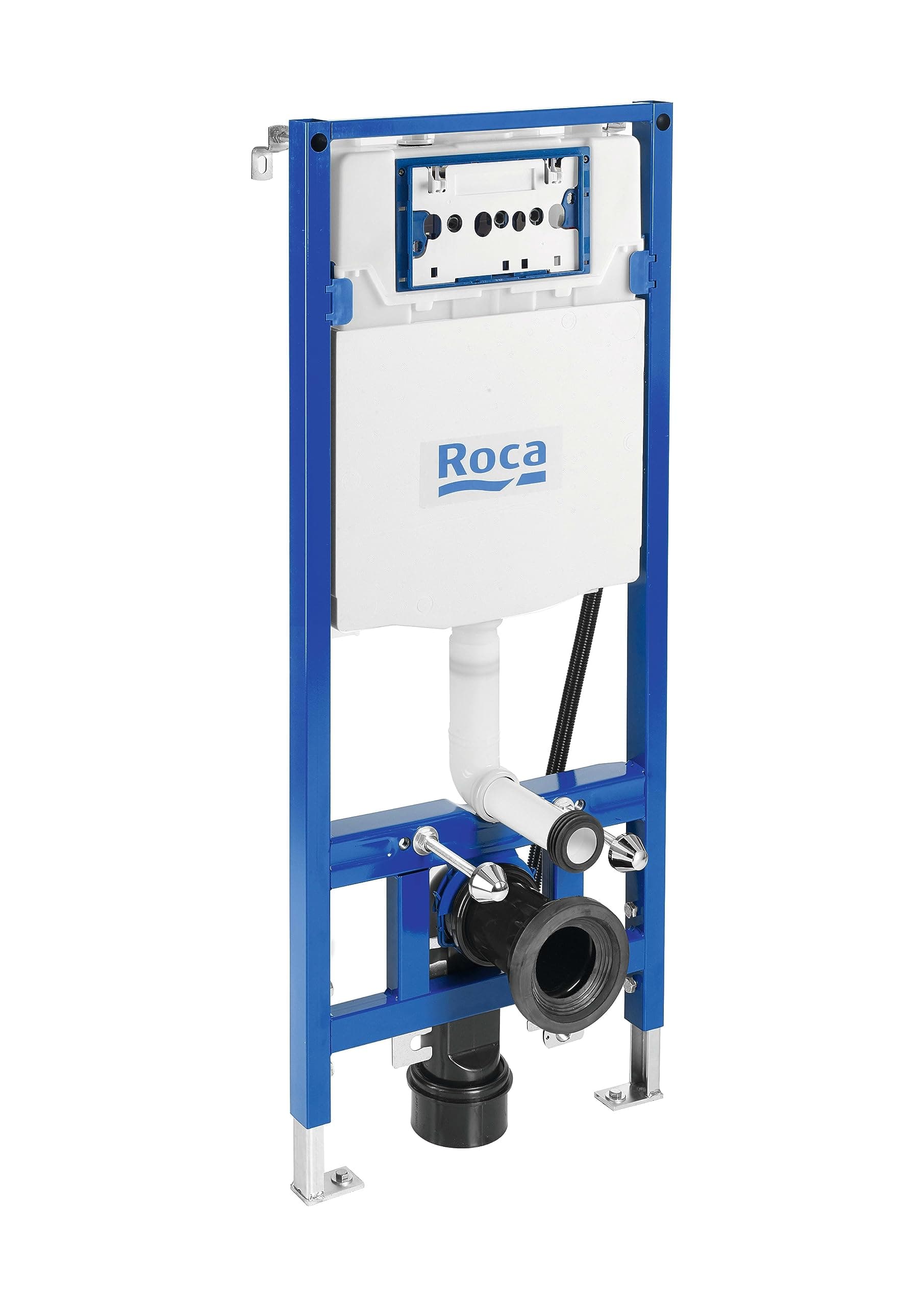

Châssis encastrable avec réservoir Roca Duplo WC One Smart

Le bâti-support encastrable avec réservoir Roca Duplo WC One Smart A890078020 est conçu pour l’installation de WC suspendus et, en particulier, de Smart Toilets Roca compatibles. Il intègre un réservoir compact à double chasse, un flexible d’alimentation spécifique pour toilettes intelligentes, un tube ondulé, un coude d’évacuation Ø90/110 mm et les accessoires nécessaires pour faciliter le montage.

Avec seulement 107 mm de profondeur minimale d’installation et une hauteur de 1 190 mm, il offre une solution compacte pour dissimuler le réservoir et les raccordements dans le mur ou dans le système de habillage. Sa structure métallique offre une capacité de résistance jusqu’à 400 kg et dispose de pieds réglables en hauteur avec système de frein pour faciliter une installation stable et précise.

Bâti-support spécifique pour Smart Toilets Roca

Le Roca Duplo WC One Smart est spécialement conçu pour installer des WC suspendus intelligents. Contrairement à un bâti-support conventionnel, il intègre un flexible d’alimentation pour Smart Toilets et les éléments nécessaires pour acheminer les raccordements jusqu’au WC.

Roca recommande cette référence pour l’installation des modèles In-Wash® Inspira et Ona suspendus compatibles, en fournissant l’infrastructure encastrée nécessaire pour intégrer le WC intelligent avec une esthétique épurée et sans réservoir extérieur visible.

Réservoir compact encastré

L’ensemble intègre un réservoir compact avec une profondeur de seulement 80 mm. Cette conception permet de réduire l’espace occupé dans la cloison et facilite son utilisation dans les projets où l’on souhaite exploiter au maximum la surface disponible de la salle de bains.

La profondeur minimale totale de fixation spécifiée par Roca est de 107 mm.

Double chasse de 3/6 litres

Le réservoir est livré configuré en usine avec une double chasse de 3 et 6 litres, permettant de sélectionner une chasse réduite ou complète selon les besoins de chaque utilisation.

Le mécanisme permet également différentes configurations de volume :

• Double chasse 2/4 litres.
• Double chasse 3/4,5 litres.
• Double chasse 3/6 litres.

Cette possibilité de réglage permet d’adapter le fonctionnement du réservoir aux caractéristiques du WC installé et aux besoins du projet.

Profil métallique résistant jusqu’à 400 kg

La structure du Roca Duplo WC One Smart est fabriquée avec un profil métallique offrant une capacité de résistance jusqu’à 400 kg, fournissant le support nécessaire à l’installation d’un WC suspendu.

Le bâti-support est dissimulé derrière le revêtement final, transmettant les charges à la structure où il est correctement installé et fixé.

Pieds réglables de 0 à 200 mm

Le bâti-support intègre des pieds réglables entre 0 et 200 mm, ce qui permet d’ajuster la hauteur pendant le montage afin d’adapter la position finale du sanitaire.

Les pieds disposent également d’un système de frein, conçu pour faciliter le réglage et maintenir la position sélectionnée pendant l’installation.

Distances de fixation de 180 et 230 mm

Le système accepte une distance axiale entre fixations de 180 ou 230 mm, offrant une compatibilité avec différents modèles de WC suspendus utilisant ces mesures normalisées.

Cette polyvalence facilite son intégration avec les Smart Toilets et les sanitaires suspendus Roca compatibles.

Coude d’évacuation Ø90/110 mm

L’ensemble comprend un coude d’évacuation compatible avec les diamètres DN90 et DN100 :

• DN90 : 90 mm.
• DN100 : 110 mm.

Cette configuration permet d’adapter le raccordement d’évacuation à différentes installations d’assainissement.

Raccordements hydrauliques supérieurs

L’alimentation en eau se fait depuis la partie supérieure du bâti-support. Cette disposition facilite l’organisation des raccordements dans le système encastré et aide à maintenir tous les éléments techniques dissimulés derrière le revêtement.

La plage de pression dynamique admise par le fabricant est comprise entre 0,1 et 10 bar.

Commande frontale

Le Roca A890078020 est conçu pour utiliser une plaque de commande en position frontale.

La plaque permet d’accéder au mécanisme de chasse et, selon le modèle sélectionné, d’actionner les fonctions de chasse correspondantes.

La plaque de commande n’est pas incluse et doit être complétée par une plaque Roca compatible.

Compatible avec différentes plaques Roca

Le système Duplo One est compatible avec différentes plaques de commande Roca, permettant de choisir la finition et le type d’actionnement les plus adaptés au design de la salle de bains.

Parmi les solutions compatibles documentées par Roca figurent différentes plaques des gammes PL1, PL2, PL3, PL4 et PL10, y compris des versions à double chasse et certaines solutions électroniques.

La compatibilité exacte doit être vérifiée selon la référence précise de la plaque sélectionnée.

Préparé pour WC suspendu

Ce bâti-support est conçu pour l’installation de WC suspendus. En dissimulant le réservoir, le bâti-support et les raccordements derrière le revêtement, seuls le sanitaire et la plaque de commande restent visibles.

Ce type d’installation offre une esthétique plus épurée et facilite le nettoyage du sol autour et sous le WC.

Accessoires d’installation inclus

Roca fournit le Duplo WC One Smart avec différents composants nécessaires pour compléter l’installation du système encastré :

• Bâti-support métallique.
• Réservoir compact encastrable.
• Mécanisme de double chasse.
• Flexible d’alimentation pour Smart Toilets.
• Tube ondulé.
• Coude d’évacuation Ø90/110 mm.
• Accessoires d’installation.

La plaque de commande et le WC ne sont pas inclus et doivent être achetés séparément.

Dimensions compactes

Le bâti-support présente des dimensions de 475 mm de largeur, 107 mm de profondeur minimale et 1 190 mm de hauteur.

Son réservoir de seulement 80 mm de profondeur contribue à réduire l’espace nécessaire dans le mur et rend le système particulièrement intéressant pour les salles de bains où l’on souhaite installer un WC suspendu tout en conservant un habillage relativement compact.

Caractéristiques techniques du Roca A890078020

• Marque : Roca.
• Collection : Duplo One.
• Modèle : Duplo WC One Smart.
• Référence : A890078020.
• Type : bâti-support encastrable avec réservoir.
• Application : WC suspendus et Smart Toilets compatibles.
• Réservoir : compact encastrable.
• Profondeur du réservoir : 80 mm.
• Profondeur minimale de fixation : 107 mm.
• Hauteur : 1 190 mm.
• Largeur : 475 mm.
• Dimensions : 475 x 107 x 1 190 mm.
• Résistance maximale du bâti-support : 400 kg.
• Pieds réglables : 0-200 mm.
• Système de frein sur les pieds : oui.
• Distance axiale de fixation : 180 / 230 mm.
• Chasse prédéfinie : 3/6 litres.
• Chasse réglable : 2/4, 3/4,5 ou 3/6 litres.
• Position de la plaque de commande : frontale.
• Plaque de commande incluse : non.
• Position de l’arrivée d’eau : supérieure.
• Plage de pression dynamique : 0,1-10 bar.
• Raccord d’évacuation : DN90 / DN100.
• Diamètres d’évacuation : Ø90 / Ø110 mm.
• Flexible pour Smart Toilets : inclus.
• Tube ondulé : inclus.
• Accessoires d’installation : inclus.
• Adapté pour : WC suspendu.

Particulièrement indiqué pour Roca In-Wash® suspendu

Roca recommande le Duplo WC One Smart A890078020 pour l’installation de certains modèles suspendus des gammes In-Wash® Inspira et Ona.

Le flexible d’alimentation spécifique pour Smart Toilets facilite l’intégration des fonctions propres à ces WC intelligents dans une installation encastrée, tout en gardant les raccordements dissimulés.

Solution encastrée pour salles de bains modernes

Le Roca Duplo WC One Smart combine un réservoir compact, une structure résistante jusqu’à 400 kg, des pieds réglables, une double chasse ajustable et des raccordements préparés pour Smart Toilets dans un seul système encastrable.

Grâce à ses seulement 107 mm de profondeur minimale et à l’intégration des raccordements dans le bâti-support, il permet de créer une installation propre et compacte avec WC suspendu, ne laissant visibles que le sanitaire et la plaque de commande choisie.
