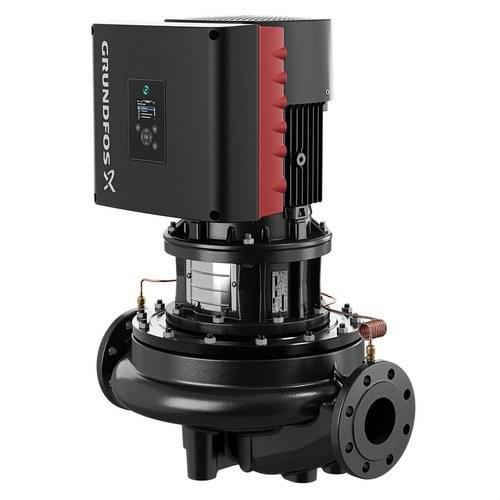

Pompe en ligne Grundfos TPE 50-420/2 S-A-F-A-BQQE-MWB

La pompe en ligne Grundfos TPE 50-420/2 S-A-F-A-BQQE-MWB est conçue pour des applications de traitement de l'eau, de fertirrigation, de chimigation et d'irrigation, offrant un contrôle avancé et une efficacité énergétique exceptionnelle. Cette pompe est équipée d'un rotor sec, d'un joint mécanique conforme à la norme EN 12756 et d'un moteur haute efficacité conforme aux normes IEC et DIN, avec un variateur de fréquence intégré permettant d'atteindre des efficacités allant jusqu'à IE5. De plus, elle intègre des capteurs de pression différentielle, facilitant un contrôle précis et une gestion numérique du système.

Avec un débit nominal de 44,6 m³/h et une hauteur maximale de 42 m, cette pompe est idéale pour des applications agricoles nécessitant un contrôle rigoureux du flux d'eau et de la pression. Sa capacité à gérer différents types d'irrigation, tels que l'irrigation goutte à goutte, la micro-aspersion et l'irrigation par tuyau, en fait une solution polyvalente pour des systèmes d'irrigation avancés.

Spécifications techniques :

• Vitesse prédéfinie : 2910 tr/min, assurant un fonctionnement efficace et stable.
• Débit nominal : 44,6 m³/h, adapté aux applications nécessitant un grand volume d'eau.
• Hauteur nominale : 35,5 m, avec une hauteur maximale de 42 m, fournissant la pression nécessaire pour des applications d'irrigation.
• Diamètre de l'impulseur : 187 mm, conçu pour un rendement efficace et fiable.
• Code du joint : BQQE, pour un scellement sûr et durable.

Matériaux :

La Grundfos TPE 50-420/2 est fabriquée avec des matériaux de haute qualité pour assurer durabilité et résistance dans des applications exigeantes. Le corps hydraulique et l'impulseur sont en fonte EN-GJL-250 (ASTM classe 35) et EN-GJL-200 (ASTM classe 30) respectivement, garantissant une excellente résistance à la corrosion et à l'usure, même dans des conditions de travail difficiles.

• Corps hydraulique : Fonte EN-GJL-250 ASTM classe 35, résistant à la corrosion.
• Impulseur : Fonte EN-GJL-200 ASTM classe 30, conçu pour un fonctionnement efficace et de longue durée.

Installation :

La pompe est conçue pour fonctionner dans une plage de températures ambiantes de -20 °C à 50 °C, ce qui la rend adaptée à diverses applications agricoles et de traitement de l'eau. Avec une pression de travail maximale de 16 bar et des connexions DIN de taille DN 50, cette pompe est facile à intégrer dans des systèmes existants, assurant une installation rapide et efficace.

• Pression de travail maximale : 16 bar.
• Taille de la connexion : DN 50, offrant flexibilité dans l'installation.
• Longueur du port au port : 440 mm, pour une installation compacte et efficace.

Liquide pompé :

La pompe est conçue pour manipuler de l'eau avec une plage de température allant de -25 °C à 120 °C, ce qui en fait une option polyvalente pour diverses applications de traitement de l'eau et d'irrigation. La température de fonctionnement standard est de 20 °C, garantissant des performances optimales dans des conditions courantes.

• Plage de température du liquide : -25 °C à 120 °C.
• Température du liquide pendant le fonctionnement : 20 °C.
• Densité du liquide pompé : 998,2 kg/m³.

Données électriques :

Avec une puissance nominale de 7,5 kW et un variateur de fréquence intégré, la Grundfos TPE 50-420/2 garantit un contrôle précis de la vitesse et des performances. Elle fonctionne avec une tension nominale de 3 x 380-500 V et une fréquence réseau de 50/60 Hz, compatible avec diverses configurations électriques. Son moteur de classe IE5 garantit une haute efficacité énergétique, avec une efficacité de 92,5 % à pleine charge.

• Puissance nominale (P2) : 7,5 kW.
• Fréquence réseau : 50 / 60 Hz.
• Tension nominale : 3 x 380-500 V.
• Intensité nominale : 14,1-11,2 A.
• Vitesse nominale : 360-4000 tr/min.
• Efficacité du moteur à pleine charge : 92,5 %, assurant une consommation énergétique optimisée.

Autres détails :

La Grundfos TPE 50-420/2 est équipée d'un panneau de contrôle avancé HMI300 et d'un module de fonctions FM300, facilitant sa gestion et sa supervision. Le variateur de fréquence intégré ajuste automatiquement la vitesse de la pompe pour s'adapter aux besoins du système, optimisant les performances et réduisant la consommation énergétique.

Avec un poids net de 95,8 kg et un poids brut de 122 kg, cette pompe est robuste mais maniable pour son installation. Son volume de transport est de 0,395 m³, assurant une manipulation efficace lors de l'expédition et du stockage.

• Poids net : 95,8 kg.
• Poids brut : 122 kg.
• Volume de transport : 0,395 m³.

Conformité environnementale :

La pompe respecte les réglementations environnementales et d'efficacité, y compris CN ROHS et WEEE, garantissant que sa fabrication et son fonctionnement sont durables et respectueux de l'environnement.

En résumé, la pompe en ligne Grundfos TPE 50-420/2 S-A-F-A-BQQE-MWB est une solution fiable et efficace pour des applications de traitement de l'eau et d'irrigation agricole. Sa construction robuste, son variateur de fréquence intégré et son contrôle avancé en font une option idéale pour optimiser l'utilisation de l'eau dans des systèmes complexes d'irrigation et de traitement de l'eau.
