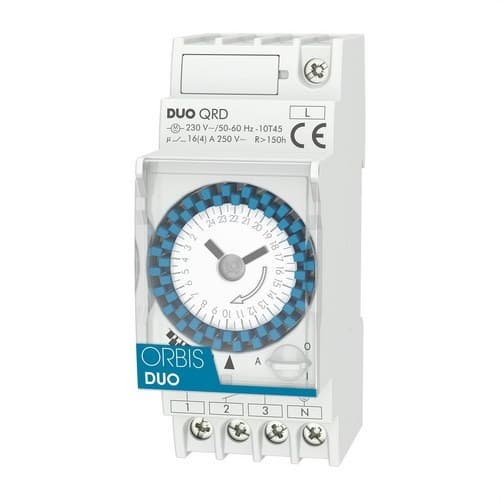

Interrupteur horaire analogique 2 MOD.DUO QRD 230V

L’interrupteur horaire analogique Orbis DUO QRD, référence OB292032, est un programmateur électromécanique modulaire conçu pour automatiser la mise en marche et l’arrêt quotidiens de circuits électriques. Il fonctionne en 230 V, intègre un cadran frontal de 24 heures avec des intervalles de programmation minimum de 30 minutes et dispose d’une réserve de marche supérieure à 150 heures pour maintenir le fonctionnement de l’horloge en cas de coupure d’alimentation.

Son format de 2 modules permet une installation directe sur rail DIN de 35 mm à l’intérieur du tableau électrique. Le DUO QRD intègre un contact inverseur de 16(4) A à 250 V CA, une batterie rechargeable remplaçable et un sélecteur manuel à trois positions pour choisir entre fonctionnement automatique, marche permanente et arrêt permanent.

Programmation quotidienne par cadran 24 heures

L’Orbis DUO QRD utilise un cadran analogique de programmation journalière qui permet de visualiser facilement les périodes de fonctionnement configurées. Le cycle établi se répète toutes les 24 heures, ce qui le rend particulièrement pratique pour les équipements devant fonctionner chaque jour selon le même horaire.

Le cadran dispose de 48 taquets et chacun représente un intervalle de 30 minutes. Ainsi, il est possible de programmer différentes périodes de mise en marche et d’arrêt tout au long de la journée sans avoir recours à des écrans, menus numériques ou applications.

Manœuvre minimale de 30 minutes

La durée minimale de chaque période programmable est de 30 minutes. La programmation s’effectue en déplaçant les taquets du cadran correspondant aux plages pendant lesquelles on souhaite maintenir le circuit activé.

Ce système mécanique facilite une configuration rapide et visuelle, particulièrement adaptée à l’éclairage, aux pompes, au chauffage, aux filtres de piscine et à d’autres équipements ne nécessitant pas des manœuvres de quelques minutes ou secondes.

Réserve de marche supérieure à 150 heures

La version QRD intègre une batterie rechargeable offrant une réserve de marche supérieure à 150 heures. Grâce à elle, le mécanisme horaire peut continuer à avancer même en cas d’interruption temporaire de l’alimentation électrique.

Cette caractéristique évite que l’horloge perde immédiatement l’heure lors d’une coupure secteur et permet de conserver le cycle horaire configuré. La batterie est remplaçable selon la procédure établie par Orbis.

Sélecteur manuel à trois positions

La face avant intègre une commande manuelle permettant de sélectionner directement l’un des trois modes de fonctionnement :

• I - Marche permanente : maintient le contact de sortie fermé indépendamment de la programmation.
• 0 - Arrêt permanent : maintient le circuit ouvert.
• A - Automatique : le circuit fonctionne selon les horaires définis sur le cadran.

Cette fonction permet de neutraliser temporairement le programme pour les opérations de maintenance, les périodes de vacances, les essais ou toute situation nécessitant un contrôle manuel de la charge.

Contact inverseur de 16(4) A

Le DUO QRD dispose d’un contact inverseur libre de potentiel avec un pouvoir de coupure de 16(4) A à 250 V CA. Cela permet d’utiliser ses contacts normalement ouvert et normalement fermé selon les besoins du circuit de commande.

La capacité maximale dépend du type de récepteur connecté, il convient donc de respecter les charges recommandées par Orbis.

• Lampes à incandescence : jusqu’à 3000 W.
• Lampes fluorescentes : jusqu’à 1200 VA.
• Halogènes basse tension 12 V CA : jusqu’à 2000 VA.
• Halogènes 230 V CA : jusqu’à 3000 W.
• Lampes basse consommation : jusqu’à 900 VA.
• Éclairage LED : jusqu’à 200 VA.

Format compact 2 modules DIN

Le programmateur est conçu pour un montage sur profil symétrique de 35 mm conforme à la norme EN 60715. Il occupe 2 modules DIN, soit 35 mm de largeur, ce qui facilite son intégration aux côtés des disjoncteurs, différentiels et autres éléments de commande et de protection du tableau électrique.

Ses dimensions extérieures sont d’environ 35 x 88 x 65 mm. Le raccordement s’effectue au moyen de bornes pour conducteurs jusqu’à 4 mm².

Cadran frontal facile à lire

Contrairement à d’autres programmateurs analogiques à cadran latéral, la gamme DUO utilise un cadran frontal qui permet de consulter rapidement l’heure et les périodes programmées même après l’installation de l’appareil dans le tableau.

Le capot transparent protège les éléments de programmation et aide à éviter les modifications involontaires des taquets lors de l’utilisation courante.

Précision du mécanisme horaire

Orbis indique pour le mécanisme une précision de marche allant jusqu’à ±1 seconde par jour à une température de référence de 23 °C. Pour le cadran journalier, la précision de manœuvre indiquée est d’environ ±5 minutes.

La consommation propre de l’interrupteur horaire est inférieure ou égale à 0,5 W, ce qui réduit l’énergie nécessaire au maintien du mécanisme en fonctionnement.

Protection IP20 et Classe II

Le DUO QRD dispose d’un indice de protection IP20 selon EN 60529 et d’une Classe II dans des conditions de montage correctes. Il est destiné à être installé à l’intérieur d’un tableau électrique empêchant l’accès aux bornes une fois l’installation terminée.

Sa température de fonctionnement est comprise entre -10 et +45 °C. Orbis recommande également d’éviter une installation immédiate à proximité de charges fortement inductives, telles que des contacteurs ou des transformateurs, susceptibles de générer des champs électromagnétiques intenses.

Applications de l’Orbis DUO QRD

Sa programmation quotidienne et son contact inverseur permettent d’utiliser cet interrupteur horaire pour automatiser de nombreux équipements domestiques, commerciaux et professionnels.

• Filtres de piscine.
• Éclairage intérieur et extérieur.
• Vitrines et enseignes lumineuses.
• Systèmes de chauffage.
• Pompes à eau.
• Systèmes d’arrosage.
• Équipements électriques dans les logements et copropriétés.
• Installations commerciales et industrielles compatibles.

Caractéristiques techniques de l’Orbis DUO QRD OB292032

• Marque : Orbis.
• Référence : OB292032.
• Modèle : DUO QRD.
• Type : interrupteur horaire analogique modulaire.
• Programmation : quotidienne.
• Cadran : 24 heures.
• Nombre de taquets : 48.
• Manœuvre minimale : 30 minutes.
• Alimentation : 230 V CA.
• Fréquence : 50-60 Hz.
• Contact : inverseur.
• Pouvoir de coupure : 16(4) A à 250 V CA.
• Réserve de marche : supérieure à 150 heures.
• Batterie : rechargeable et remplaçable.
• Précision de marche : ≤ ±1 s/jour à 23 °C.
• Précision de manœuvre : environ ±5 min avec cadran journalier.
• Consommation propre : ≤0,5 W.
• Commande manuelle : marche permanente / automatique / arrêt permanent.
• Charge maximale incandescente : 3000 W.
• Charge maximale fluorescente : 1200 VA.
• Charge maximale halogène 12 V CA : 2000 VA.
• Charge maximale halogène 230 V CA : 3000 W.
• Charge maximale basse consommation : 900 VA.
• Charge maximale LED : 200 VA.
• Montage : rail DIN de 35 mm selon EN 60715.
• Largeur : 2 modules DIN, 35 mm.
• Dimensions approximatives : 35 x 88 x 65 mm.
• Section maximale du conducteur : 4 mm².
• Indice de protection : IP20 selon EN 60529.
• Classe de protection : Classe II avec montage correct.
• Tension assignée de tenue aux chocs : 4 kV.
• Température de fonctionnement : -10 à +45 °C.

Programmation quotidienne simple et résistante aux coupures électriques

L’Orbis DUO QRD OB292032 offre une solution simple pour automatiser des circuits répétant chaque jour le même horaire. Le cadran frontal facilite à la fois la programmation et la consultation visuelle, tandis que ses intervalles de 30 minutes conviennent à de nombreuses applications domestiques et professionnelles.

Sa réserve supérieure à 150 heures, sa batterie rechargeable remplaçable, son contact inverseur de 16(4) A et son format compact de deux modules DIN complètent un programmateur particulièrement adapté aux installations où l’on recherche un contrôle horaire analogique facile à configurer et capable de maintenir l’horloge en cas d’interruptions temporaires d’alimentation.

Important : la charge connectée doit respecter les limites établies par Orbis pour chaque type de récepteur. Le montage doit être réalisé à l’intérieur d’un tableau électrique par du personnel qualifié et conformément aux instructions d’installation et de câblage du fabricant.
