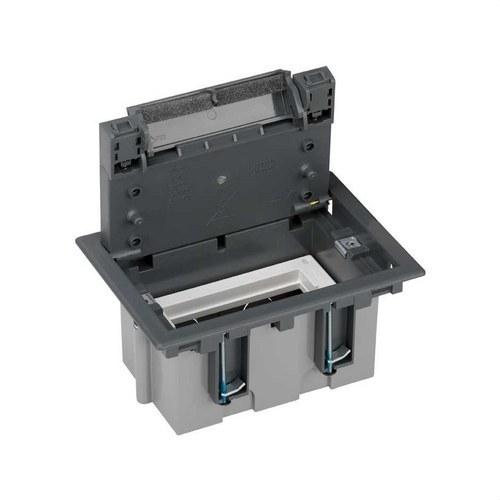

Boîte de sol réglable pour 2 éléments en installation de sol technique gris Simon 500 Cima

La boîte de sol réglable pour 2 éléments pour installation sur plancher technique de la série Simon 500 Cima est une solution professionnelle conçue pour intégrer des connexions électriques et de communication directement dans le sol, tout en maintenant l’installation protégée, accessible et parfaitement intégrée à l’environnement. Son design robuste et sa finition grise en font un choix idéal pour les bureaux, espaces techniques, salles de réunion ou toute installation avec plancher technique.

Cette boîte a été spécialement développée pour une installation sur planchers techniques, permettant d’accueillir des dispositifs électriques ou de voix et données de manière ordonnée et sécurisée. Ses dimensions de 132 x 187 x 92 mm et son système réglable permettent de l’adapter à différentes configurations d’installation, offrant ainsi flexibilité et facilité lors du montage.

Elle est fabriquée avec des composants métalliques avec isolation thermoplastique auto-extinguible et sans halogène, garantissant un haut niveau de sécurité pour l’installation. Ce matériau empêche la propagation des flammes en cas d’incendie et réduit l’émission de fumées toxiques, offrant ainsi une meilleure protection pour les personnes et les installations.

La boîte se distingue également par sa grande résistance mécanique, supportant des charges jusqu’à 800 kg et offrant une excellente protection contre les chocs, rayures et conditions d’utilisation exigeantes. De plus, son indice de protection IP4X empêche l’entrée de poussière et de petits objets, grâce aussi à l’intégration d’une mousse de protection.

Une fois installée et configurée, elle peut être combinée en option avec un couvercle affleurant décoratif (référence 52053101-035) lorsque le même revêtement de sol n’est pas installé, permettant ainsi de maintenir une esthétique uniforme et professionnelle.

Caractéristiques principales :

• Série : Simon 500 Cima
• Type de produit : boîte de sol réglable
• Capacité : 2 éléments
• Finition : gris
• Couleur RAL : 7011
• Matériau : plastique avec composants métalliques et isolation thermoplastique sans halogène
• Dimensions : 132 x 187 x 92 mm
• Profondeur : 92 mm
• Plage de réglage de la profondeur : 92 – 120 mm
• Dimension de l’ouverture d’installation : 170 x 115 mm
• Dimensions du couvercle rabattable : 105 x 161 x 15 mm
• Hauteur du cadre par rapport au niveau du sol : 3,2 mm
• Nombre d’entrées latérales : 8
• Ouvertures pré-percées Ø12,5 mm : 2
• Ouvertures pré-percées Ø20 mm : 4
• Ouvertures pré-percées Ø26 mm : 2
• Nombre de trous pour colliers : 2
• Nombre de positions d’ouverture du couvercle : 2
• Indice de protection : IP4X
• Classement de résistance aux chocs : IK08
• Charge maximale supportée : 800 kg
• Température maximale de fonctionnement : +90 ºC
• Résistance à la chaleur : +125 ºC (selon norme IEC 60695-10-2)
• Extinction : +850 ºC / 30 s (GWFI selon IEC 60695-2-11)
• Résistance de l’isolation : >5 MΩ à 500 V
• Force diélectrique : sans perforation à 2000 V à 50 Hz pendant 1 minute
• Plage de température d’installation : -5 ºC à +60 ºC
• Température maximale de fonctionnement : +90 ºC
• Certification : CE

Compatibilité :

• Mécanismes Simon 500 Cima
• Mécanismes Simon 27 Play via adaptateur spécifique
• Mécanismes Simon K45 via adaptateur spécifique

Contenu de l’emballage :

• Boîte de sol
• Cloison métallique
• Câble de mise à la terre
• Visserie
• Manuel d’installation

Installation : Le système se fixe à l’aide de griffes sur la dalle du plancher technique, incluses dans l’ensemble. La cloison métallique permet d’assurer l’immunité électromagnétique pour le câblage VDM lorsqu’elle est installée dans les logements prévus à cet effet. Le retrait des composants et le démontage du cadre ne s’effectuent qu’avec un outil afin de garantir la sécurité de l’installation.

Entretien : Pour maintenir la boîte en parfait état, il est recommandé de la nettoyer avec un chiffon doux et sec, en évitant les produits abrasifs ou les nettoyants contenant du chlore.

Ce type de solution est très courant dans les bureaux et espaces professionnels où les connexions doivent être accessibles mais parfaitement intégrées au sol. Avec la série Simon 500 Cima, vous bénéficiez d’une installation robuste, sûre et prête pour un usage quotidien.
