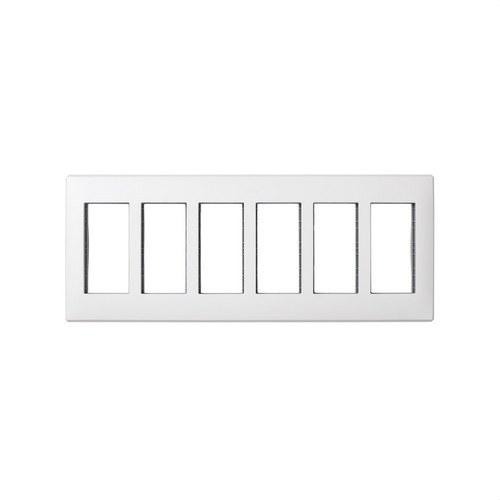

Cadre mural encastré et châssis pour 6 modules doubles blanc Simon 500 Cima

Le Cadre mural à encastrer avec châssis pour 6 éléments doubles Simon 500 Cima (réf. 51010106-030) est la solution professionnelle idéale pour les installations électriques à haute capacité dans les environnements nécessitant de multiples points de connexion. Conçu pour accueillir jusqu'à 12 modules, il est particulièrement recommandé pour les bureaux, espaces de travail, salles techniques ou zones à forte concentration d'équipements électriques.

Avec des dimensions extérieures de 409 x 164 x 30 mm et prévu pour une ouverture de 141 x 388 mm, ce cadre permet une intégration propre et sécurisée dans le mur grâce à une installation encastrée verticale. Sa finition en blanc RAL 9003 garantit une esthétique neutre et discrète qui s'adapte facilement à tout environnement.

Fabriqué en thermoplastique sans halogène, il augmente significativement la sécurité en cas d'incendie en réduisant la propagation de la flamme et la toxicité des fumées. De plus, il intègre une cloison métallique et un câble de mise à la terre pour renforcer la protection et assurer l'immunité électromagnétique du câblage VDM.

Caractéristiques techniques principales :

• Capacité : 6 éléments doubles (12 modules)
• Compatibilité : Simon 500 Cima et Simon 27 Play / Simon K45 (avec adaptateurs spécifiques)
• Installation : Encastrée dans le mur (sens vertical)
• Dimensions : 409 x 164 x 30 mm
• Profondeur utile : 21 mm
• Dimension de l'ouverture : 141 x 388 mm
• IP4X
• Classement aux chocs : IK07
• Résistance à la chaleur : +125ºC (IEC 60695-10-2)
• Température maximale de fonctionnement : +90ºC
• Plage d'installation : -5ºC à +60ºC
• Extinction : +850ºC / 30 secondes (GWFI selon IEC 60695-2-11)
• Rigidité diélectrique : 2000 V à 50 Hz pendant 1 minute sans perforation
• Résistance d'isolement : >5 MΩ à 500 V
• Distance optimale entre boîtes d'encastrement : 22 mm

Le système de fixation se fait par clipsage direct dans la boîte, sans besoin d'outils pour la pose. Toutefois, les châssis peuvent être vissés en option pour une fixation supplémentaire si l'installation l'exige. Le retrait des composants et le démontage du cadre ne se font qu'à l'aide d'un outil, garantissant une sécurité et une stabilité accrues.

Le produit est livré avec :

• Cadre mural à encastrer
• Châssis
• Cloison métallique
• Câble de mise à la terre
• Manuel d'installation

Grâce à sa robustesse, sa haute résistance thermique et son excellent niveau de protection, ce cadre constitue une solution fiable et durable pour les projets électriques exigeants, permettant une intégration ordonnée et professionnelle de multiples mécanismes en un seul point.

Si vous recherchez une solution sûre, solide et conçue pour des installations haute performance, ce cadre Simon 500 Cima est un choix sûr qui facilite le travail et garantit un résultat professionnel dès la première utilisation.
