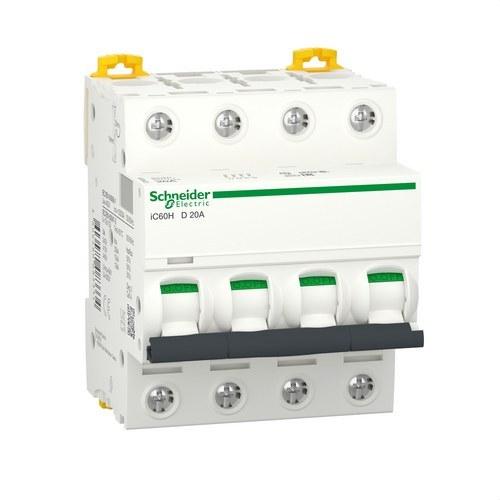

Informations sur Disjoncteur IC60H 4P 20A Courbe D
Cet Acti9 iC60H est un disjoncteur miniature basse tension (MCB) multi-normes avec bornes à tunnel doubles. C'est un disjoncteur 4P avec 4 pôles protégés, courant nominal de 20A et courbe de déclenchement D. La capacité nominale de coupure en court-circuit atteint jusqu'à 30kA à 220VCA à 240VCA selon la norme EN/IEC 60947-2 et 10000A à 400VCA selon la norme EN/IEC 60898-1. Il est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les surcharges. Son indicateur VisiTrip réduit le temps d'intervention en affichant le circuit défectueux. Sa bande verte VisiSafe garantit l'ouverture physique des contacts pour permettre l'entretien en aval. Son mécanisme de fermeture rapide, indépendant du fonctionnement manuel, améliore sa durée de vie. Il a une résistance électrique allant jusqu'à 10 000 cycles et une résistance mécanique allant jusqu'à 20 000 cycles. La tension d'isolement nominale Ui est de 500VCA. Sa limitation de classe 3 (selon EN/IEC60898-1) améliore le coût de protection des circuits en aval. Le produit peut être monté sur un rail DIN. Sa largeur est de 8 modules de 9 mm. Le degré de pollution est 3. La catégorie de surtension est IV. La couleur du produit est blanche (RAL9003). Les dimensions sont (Larg.) 72mm x (Haut.) 85mm x (Prof.) 78,5mm. Le poids est de 0,5kg. Il possède un degré de protection IP20 (selon IEC/EN 60529) à ses bornes. La température de fonctionnement est de -35°C à 70°C. La température de stockage est de -40°C à 85°C.
