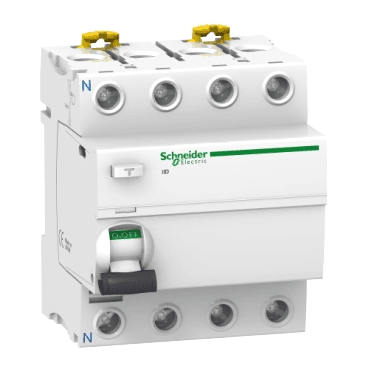

Différentiel iID 4P 40A 300mA A

Le disjoncteur différentiel iID 4P 40A 300mA Type A, référence A9R24440 de Schneider Electric, est un dispositif de protection électrique conçu pour prévenir les chocs électriques et les risques d'incendie dus à des défauts à la terre. Ce disjoncteur différentiel (RCCB) à 4 pôles est adapté à une large gamme d'applications résidentielles, commerciales et industrielles, où il est essentiel de garantir la sécurité des personnes et l'intégrité des installations électriques.

Avec un courant nominal de 40A et une sensibilité de 300mA, ce différentiel est capable de déconnecter le circuit de manière automatique en cas de détection d'une fuite de courant, protégeant ainsi efficacement contre les dangers des chocs électriques. Sa classe de protection de type A permet au dispositif de détecter à la fois des courants résiduels alternatifs et des courants pulsés, ce qui en fait une option idéale pour les circuits alimentant des dispositifs électroniques, tels que des appareils électroménagers, de l'éclairage et d'autres équipements à courant continu contrôlés par des variateurs de fréquence ou des onduleurs.

Caractéristiques techniques principales :

• Courant nominal [In] : 40 A
• Sensibilité aux fuites à la terre : 300 mA
• Nombre de pôles : 4P
• Classe de protection contre les fuites à la terre : Type A (protège contre les courants alternatifs et pulsés)
• Tension nominale d'utilisation [Ue] : 380-415 V CA à 50/60 Hz
• Tension nominale d'isolement [Ui] : 500 V CA
• Fréquence de fonctionnement : 50/60 Hz

Le différentiel iID est équipé d'une série de caractéristiques de sécurité avancées, y compris l'indicateur VisiTrip, qui facilite l'identification rapide du circuit défectueux en cas de déclenchement du dispositif, économisant ainsi du temps et réduisant l'effort d'intervention. De plus, la fenêtre VisiSafe fournit un signal visuel clair sur le levier du dispositif, affichant une bande verte lorsque les pôles sont complètement ouverts, permettant ainsi d'effectuer des tâches de maintenance en toute sécurité en aval.

Sécurité et protection :

Ce disjoncteur différentiel offre une protection efficace contre les chocs électriques par contact indirect et les défauts à la terre, déconnectant automatiquement le circuit lorsque des fuites de courant supérieures à 300mA sont détectées. Cela est crucial non seulement pour la protection des personnes, mais aussi pour éviter les incendies causés par des fuites de courant dans les installations électriques. Sa capacité de coupure nominale de 1500 A et son courant conditionnel de court-circuit de 10 kA garantissent une protection robuste en cas de surcharge ou de court-circuit.

Durabilité et fiabilité :

• Durabilité mécanique : Jusqu'à 20 000 cycles
• Durabilité électrique : Jusqu'à 15 000 cycles dans des conditions de fonctionnement normales
• Résistance aux pics de tension : Supporte jusqu'à 6 kV, ce qui le protège contre les surtensions transitoires causées par des éclairs ou des perturbations dans le réseau électrique.

Installation :

Le disjoncteur différentiel iID est compatible avec les systèmes électriques de montage sur rail DIN, ce qui facilite son intégration dans des tableaux électriques modulaires. Avec une largeur de 8 modules de 9 mm, ce différentiel est conçu pour occuper un espace réduit dans le tableau, permettant une installation plus compacte et organisée. Les connexions aux bornes permettent l'utilisation de câbles rigides jusqu'à 35 mm² et de câbles flexibles jusqu'à 25 mm², avec un couple de serrage recommandé de 3,5 N.m, garantissant une installation solide et fiable.

Dimensions et design :

• Hauteur : 91 mm
• Largeur : 72 mm
• Profondeur : 73,5 mm
• Poids : 0,37 kg
• Couleur : Blanc (RAL 9003)

Avantages supplémentaires :

• VisiTrip : Indique clairement la défaillance du circuit, facilitant l'identification et réduisant le temps de diagnostic.
• VisiSafe : La bande verte sur le levier fournit un signal visuel clair pour s'assurer que le circuit est complètement ouvert avant d'effectuer des travaux de maintenance.
• Compatibilité normative : Ce dispositif est conforme à la norme EN/IEC 61008-1, garantissant des normes élevées de sécurité et de performance dans les installations électriques.

Applications :

Le disjoncteur différentiel Acti9 iID 4P 40A 300mA Type A est idéal pour toute installation électrique où il est nécessaire de protéger contre les fuites à la terre, tant dans des environnements résidentiels qu'industriels. Sa capacité à gérer des courants alternatifs et pulsés le rend adapté à la protection des circuits alimentant des équipements électroniques sensibles.

Ce differentiel Acti9 iID offre une protection fiable et avancée pour garantir la sécurité des installations électriques, tout en facilitant leur maintenance grâce à ses indicateurs visuels et à sa facilité d'installation.
