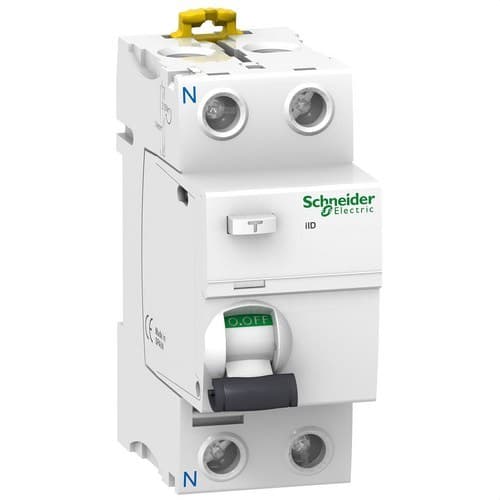

Disjoncteur différentiel IDD 2P 40A 30mA Classe AC

Le disjoncteur différentiel Schneider Electric Acti9 iID A9R81240 est un dispositif RCCB de 2 pôles, 40 A et sensibilité de 30 mA, conçu pour détecter les courants résiduels alternatifs et couper automatiquement le circuit en cas de fuite à la terre. Il appartient à la gamme Acti9 de Schneider Electric, dispose d’une protection différentielle type AC, d’un fonctionnement instantané et est prévu pour les réseaux monophasés de 220-240 V CA à 50/60 Hz.

Sa sensibilité de 30 mA offre une protection supplémentaire contre certains risques de contact électrique, tandis que les technologies VisiTrip et VisiSafe facilitent l’identification des déclenchements et la vérification de l’état des contacts. Son format modulaire de seulement 36 mm de large permet de l’intégrer facilement dans des tableaux électriques résidentiels, tertiaires et professionnels.

Disjoncteur différentiel RCCB 2 pôles

Le A9R81240 est un disjoncteur différentiel pur RCCB avec une configuration 2 pôles. Il est conçu pour surveiller le courant circulant dans la phase et le neutre et détecter tout déséquilibre provoqué par une fuite vers la terre.

Lorsque le courant résiduel atteint les conditions de déclenchement définies, le dispositif ouvre simultanément le circuit, contribuant à réduire les risques liés aux défauts d’isolement et aux contacts électriques.

Le neutre est situé sur le côté gauche du dispositif.

Courant nominal de 40 A

Le Schneider Electric A9R81240 présente un courant nominal In de 40 A. Cette intensité correspond au courant que le différentiel peut transporter en continu dans les conditions indiquées par le fabricant.

La valeur de 40 A ne doit pas être confondue avec la sensibilité différentielle :

• 40 A : courant nominal du dispositif.
• 30 mA : courant différentiel résiduel assigné de déclenchement.

La protection contre les surintensités située en amont ou en aval doit être dimensionnée de manière à ce que le différentiel ne soit pas soumis à des courants supérieurs aux valeurs admissibles.

Sensibilité différentielle de 30 mA

Le A9R81240 dispose d’une sensibilité différentielle IΔn de 30 mA. Ce niveau de haute sensibilité est généralement utilisé pour offrir une protection supplémentaire contre certains risques de contact électrique, en plus de détecter les défauts d’isolement et les fuites à la terre.

La protection différentielle 30 mA complète les mesures de protection de l’installation, mais ne remplace pas une mise à la terre correcte, l’isolement, l’équipotentialité ni les autres mesures exigées par la réglementation électrique applicable.

Différentiel type AC

La classe de protection différentielle du A9R81240 est type AC. Il est conçu pour détecter des courants résiduels alternatifs sinusoïdaux.

Le type de différentiel doit toujours être sélectionné en fonction des charges raccordées. Lorsque les équipements installés peuvent générer des composantes de courant résiduel pulsé, continu ou des perturbations électroniques, il peut être nécessaire d’utiliser un différentiel type A, A-SI ou une autre classe compatible avec l’application.

Fonctionnement instantané

Le Schneider Electric Acti9 iID A9R81240 présente un déclenchement instantané. Il n’intègre pas de temporisation volontaire comme les différentiels sélectifs.

Lorsque la fuite atteint les conditions de déclenchement définies, le dispositif provoque l’ouverture du circuit dans les délais exigés par la norme EN/IEC 61008-1.

Technologie de déclenchement indépendante de la tension

Schneider Electric spécifie une technologie de déclenchement différentiel indépendante de la tension.

La fonction de détection et de déclenchement différentiel ne nécessite pas d’alimentation électronique auxiliaire externe pour assurer sa fonction de protection de base.

Tension nominale de 220-240 V CA

Le A9R81240 est conçu principalement pour les circuits monophasés basse tension avec les caractéristiques suivantes :

• Tension nominale d’emploi Ue : 220-240 V CA.
• Fréquence : 50/60 Hz.
• Tension nominale d’isolement Ui : 500 V CA.
• Tension de tenue aux chocs Uimp : 6 kV.

Pouvoir de fermeture et de coupure différentiel de 1 500 A

Schneider Electric spécifie un pouvoir assigné de fermeture et de coupure Im/IΔm de 1 500 A.

Cette valeur correspond à la capacité du disjoncteur différentiel dans les conditions d’essai établies et ne doit pas être interprétée comme le pouvoir de coupure propre d’un disjoncteur magnétothermique.

Courant conditionnel de court-circuit de 10 kA

Le A9R81240 présente un courant conditionnel de court-circuit de 10 kA lorsqu’il est utilisé avec une protection contre les surintensités appropriée.

Cette donnée indique la capacité du différentiel à supporter les conditions de court-circuit lorsqu’il est coordonné avec un dispositif de protection adapté. Elle ne signifie pas que le RCCB peut interrompre à lui seul un court-circuit de 10 kA.

Ne protège pas contre les surcharges ni les courts-circuits

Le Schneider Electric A9R81240 est un RCCB et sa fonction spécifique est la protection contre les courants résiduels ou les fuites à la terre.

Il n’intègre pas de protection magnétothermique contre les surcharges ou les courts-circuits. Pour une installation complète, il doit être associé à des disjoncteurs magnétothermiques, des fusibles ou d’autres dispositifs de protection contre les surintensités correctement dimensionnés.

Si un seul dispositif réunissant protection différentielle et magnétothermique est nécessaire, il convient de choisir un RCBO adapté plutôt qu’un RCCB.

VisiTrip pour identifier le déclenchement

Le A9R81240 intègre le système VisiTrip de Schneider Electric, avec un indicateur mécanique rouge en façade qui facilite l’identification d’un déclenchement lié à un défaut à la terre.

Cette signalisation aide à réduire le temps de diagnostic dans les tableaux électriques comportant plusieurs circuits.

VisiSafe pour vérifier l’ouverture

La technologie VisiSafe utilise une indication verte pour signaler l’ouverture complète des pôles.

Cette fonction facilite la vérification visuelle de l’état du différentiel lors des travaux de maintenance et s’accompagne de son aptitude à l’isolement conforme à EN/IEC 61008-1.

Résistance aux courants de choc

Pour cette version type AC, Schneider Electric spécifie une résistance aux courants de choc de 250 A.

Dans les installations où existent des perturbations transitoires fréquentes ou un risque élevé de déclenchements intempestifs, il peut être recommandé d’envisager des versions à immunité renforcée, toujours en fonction des caractéristiques de l’installation.

Montage sur rail DIN

Le disjoncteur différentiel est conçu pour une fixation par clip sur rail DIN, ce qui simplifie son installation à côté des disjoncteurs magnétothermiques et d’autres appareils modulaires Acti9.

Sa largeur est de :

• 36 mm.
• 4 pas de 9 mm.
• 2 modules standard de 18 mm.

Dimensions compactes

• Largeur : 36 mm.
• Hauteur : 91 mm.
• Profondeur : 73,5 mm.
• Format : 2 modules de 18 mm.

Le format bipolaire permet d’intégrer une protection différentielle de 40 A et 30 mA en n’occupant que deux modules dans le tableau électrique.

Bornes haute capacité

L’Acti9 iID est conçu pour faciliter un raccordement fiable des conducteurs et dispose d’une conception unifiée des bornes.

Les capacités de raccordement indiquées pour la gamme sont :

• Conducteur rigide : de 1 à 35 mm².
• Conducteur souple : de 1 à 25 mm².
• Longueur de dénudage : environ 14 mm.
• Couple de serrage : environ 3,5 Nm.

Compatible avec les accessoires Acti9

Le A9R81240 peut être intégré avec différents accessoires de la plateforme Acti9, selon les besoins du tableau.

Parmi eux figurent :

• Dispositifs de verrouillage par cadenas.
• Capots de bornes.
• Séparateurs de pôles.
• Accessoires de connexion.
• Peignes et systèmes de distribution compatibles.
• Éléments auxiliaires de la gamme Acti9 compatibles avec iID.

Indice de protection IP20

Le dispositif présente un indice de protection IP20 en tant que composant individuel.

Une fois correctement installé dans une enveloppe appropriée, la face avant peut atteindre un indice de protection supérieur selon les caractéristiques du tableau utilisé.

Longue durée de vie

La gamme Acti9 iID est conçue pour offrir une grande durabilité dans les installations électriques professionnelles.

• Durabilité mécanique : jusqu’à 20 000 cycles.
• Durabilité électrique : jusqu’à 15 000 cycles.

Ces performances permettent de maintenir un fonctionnement fiable pendant une longue durée de service lorsque le dispositif fonctionne dans ses conditions nominales.

Large plage de température

Le Schneider Electric A9R81240 est prévu pour fonctionner dans :

• Température ambiante de fonctionnement : environ -25 à 60 °C.
• Température de stockage : environ -40 à 85 °C.

Applications du Schneider Electric A9R81240

L’Acti9 iID A9R81240 est destiné aux circuits pour lesquels une protection différentielle type AC de 30 mA est adaptée.

Il peut être intégré, à condition que la conception électrique et les charges soient compatibles, dans :

• Tableaux électriques résidentiels.
• Installations monophasées.
• Circuits de distribution.
• Locaux commerciaux.
• Bureaux et bâtiments tertiaires.
• Tableaux secondaires.
• Installations nécessitant une protection différentielle haute sensibilité.

Caractéristiques techniques du Schneider Electric A9R81240

• Marque : Schneider Electric.
• Référence : A9R81240.
• Gamme : Acti9.
• Modèle : iID.
• Type : disjoncteur différentiel RCCB.
• Nombre de pôles : 2P.
• Position du neutre : gauche.
• Courant nominal In : 40 A.
• Sensibilité différentielle IΔn : 30 mA.
• Classe différentielle : type AC.
• Temporisation : instantanée.
• Technologie de déclenchement : indépendante de la tension.
• Tension nominale d’emploi Ue : 220-240 V CA.
• Fréquence : 50/60 Hz.
• Pouvoir de fermeture et de coupure Im/IΔm : 1 500 A.
• Courant conditionnel de court-circuit : 10 kA avec protection contre les surintensités appropriée.
• Tension d’isolement Ui : 500 V CA.
• Tension de tenue aux chocs Uimp : 6 kV.
• Résistance aux courants de choc : 250 A.
• VisiTrip : oui.
• VisiSafe : oui.
• Indicateur mécanique de défaut à la terre : oui.
• Adapté à l’isolement : oui.
• Type de commande : levier.
• Montage : rail DIN.
• Largeur : 36 mm.
• Hauteur : 91 mm.
• Profondeur : 73,5 mm.
• Largeur modulaire : 2 modules de 18 mm.
• Conducteur rigide : 1-35 mm².
• Conducteur souple : 1-25 mm².
• Couple de serrage : environ 3,5 Nm.
• Indice de protection : IP20.
• Durabilité mécanique : jusqu’à 20 000 cycles.
• Durabilité électrique : jusqu’à 15 000 cycles.
• Norme : EN/IEC 61008-1.
• EAN : 3606480392450.

Protection différentielle 30 mA pour circuits monophasés

Le Schneider Electric Acti9 iID A9R81240 associe un courant nominal de 40 A à une sensibilité différentielle de 30 mA et une protection type AC dans un format bipolaire compact. VisiTrip permet de localiser rapidement un déclenchement dû à une fuite à la terre et VisiSafe facilite la vérification visuelle de l’ouverture des contacts.

Son format modulaire, son montage sur rail DIN, sa technologie de déclenchement indépendante de la tension et sa compatibilité avec les accessoires Acti9 facilitent son utilisation dans les tableaux résidentiels et tertiaires lorsque la classe AC est adaptée aux charges installées.

Important : le A9R81240 est un disjoncteur différentiel RCCB. Il protège contre les courants résiduels, mais n’intègre pas de protection contre les surcharges ni les courts-circuits. Il doit être installé avec des dispositifs de protection contre les surintensités correctement dimensionnés. De plus, il convient de vérifier que la classe AC est appropriée aux charges raccordées avant son installation.
