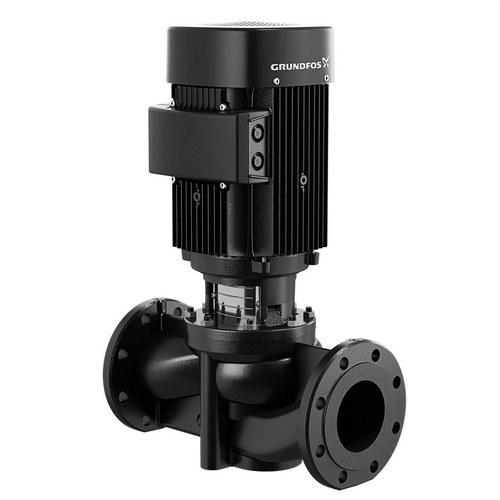

Pompe en ligne Grundfos TP 32-230/2 A-F-A-BQQE-FW1

La pompe en ligne Grundfos TP 32-230/2 A-F-A-BQQE-FW1 est une solution robuste et efficace, conçue spécifiquement pour les systèmes de climatisation dans les bâtiments commerciaux. Fabriquée par Grundfos, cette pompe est équipée d'un rotor sec et d'un joint mécanique non équilibré selon la norme EN 12756, garantissant des performances fiables et une longue durée de vie. Elle est entraînée par un moteur asynchrone conforme aux normes IEC 60034, ce qui assure un fonctionnement efficace et durable.

Avec un débit nominal de 7,1 m³/h et une hauteur nominale de 17 m, cette pompe est capable de gérer des applications nécessitant des performances élevées et de la stabilité. De plus, elle peut atteindre une hauteur maximale allant jusqu'à 230 dm, garantissant une pression adéquate à tout moment. Le design en ligne de la pompe facilite son intégration dans les systèmes existants, réduisant l'espace nécessaire pour l'installation.

Spécifications techniques :

• Vitesse prédéfinie : 2855 tr/min, idéale pour maintenir un flux constant d'eau.
• Débit nominal : 7,1 m³/h, ce qui la rend adaptée à la gestion de grands volumes d'eau dans des systèmes commerciaux.
• Hauteur nominale : 17 m, avec une hauteur maximale allant jusqu'à 230 dm, offrant d'excellentes performances en termes de pression.
• Diamètre de l'impulseur : 136 mm, garantissant un flux optimal d'eau.

Matériaux :

La pompe Grundfos TP 32-230/2 est construite avec des matériaux de haute qualité qui assurent sa durabilité et sa résistance dans des environnements difficiles. Le corps hydraulique est fabriqué en fonte EN-GJL-250 ASTM classe 35, tandis que l'impulseur est en acier inoxydable AISI 304, offrant une excellente résistance à la corrosion et des performances fiables même dans des conditions extrêmes.

• Corps de la pompe : Fonte EN-GJL-250 ASTM classe 35.
• Impulseur : Acier inoxydable AISI 304, résistant à la corrosion.

Installation :

Cette pompe a une plage de températures ambiantes de -30 °C à 60 °C, ce qui la rend adaptée à diverses conditions climatiques. De plus, elle peut fonctionner à des températures de liquide comprises entre -25 °C et 120 °C, ce qui en fait une solution flexible et fiable pour différentes applications. Sa pression de travail maximale est de 10 bar, garantissant des performances adéquates dans des systèmes à forte demande.

• Taille de la connexion : DN 32.
• Pression nominale pour la connexion : PN 6/10.
• Longueur du port au port : 280 mm, ce qui facilite son installation dans des espaces réduits.
• Taille de la bride du moteur : FT100.

Liquide pompé :

La Grundfos TP 32-230/2 est conçue pour pomper de l'eau à une température de fonctionnement comprise entre -25 °C et 120 °C, avec une densité standard de 998,2 kg/m³. Cette large plage de température en fait une option polyvalente pour différents types de systèmes de refroidissement et de climatisation.

• Plage de température du liquide : -25 °C à 120 °C.
• Température pendant le fonctionnement : 20 °C.

Données électriques :

Le moteur de cette pompe est un 80A avec une puissance nominale de 0,75 kW, fournissant la puissance nécessaire pour garantir un flux efficace et constant. Il fonctionne à une fréquence de réseau de 50 Hz et est conçu pour fonctionner à des tensions de 3 x 220-240D/380-415Y V. L'efficacité du moteur atteint 80,7 % à pleine charge, respectant la classe d'efficacité IE3, ce qui garantit une consommation d'énergie réduite et un impact environnemental minimal.

• Vitesse nominale : 2840-2870 tr/min.
• Efficacité du moteur à pleine charge : 80,7 %.
• Classe d'efficacité : IE3, assurant des performances efficaces et une durabilité énergétique.
• Nombre de pôles : 2.
• Protection du moteur : Degré de protection IP55, offrant une excellente résistance à la poussière et à l'entrée d'eau, la rendant idéale pour des environnements industriels.
• Classe d'isolation : Classe F, adaptée aux températures de fonctionnement modérées.

Autres détails :

La pompe Grundfos TP 32-230/2 a un poids net de 23,9 kg, ce qui en fait une solution robuste mais maniable pour son installation. Son volume de transport est de 0,08 m³, ce qui facilite son stockage et sa manipulation lors de l'expédition.

• Poids net : 23,9 kg.
• Poids brut : 27,4 kg.
• Volume de transport : 0,08 m³.

En conclusion, la pompe en ligne Grundfos TP 32-230/2 A-F-A-BQQE-FW1 est une solution fiable, efficace et de haute durabilité, idéale pour les systèmes de climatisation dans les bâtiments commerciaux nécessitant un fonctionnement stable et un entretien minimal.
